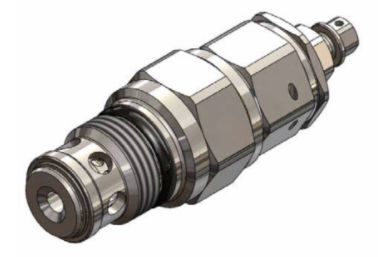

Soupape de décharge en acier RVA0.M18
compactehydrauliquecartouche

soupape de décharge en acier
soupape de décharge en acier
soupape de décharge en acier
soupape de décharge en acier
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matière du corps
en acier
Autres caractéristiques
compacte, hydraulique, cartouche
Pression de tarage

350 bar
(5 076,3 psi)

Débit

60 l/min
(15,85 us gal/min)

Poids

0,1 kg
(0,22 lb)

Description

La soupape RVA combine dans une seule cartouche compacte la fonction typique de soupape de décharge et d'anti-cavitation grâce au clapet anti-retour intégré. Dans la fonction de décharge, lorsque la pression à l'entrée (1) atteint le réglage de la soupape, celle-ci commence à s'ouvrir vers le réservoir (2) et grâce à l'effet du déflecteur intégré dans le clapet, elle assure une montée en pression limitée. La cartouche offre une excellente réponse aux changements de charge dans les circuits hydrauliques nécessitant une faible fuite interne ainsi qu'une hygiène limitée. La conception innovante de la partie interne de l'amortisseur garantit une grande stabilité. Dans la fonction d'inversion libre du flux, un léger ressort de rappel permet de faciliter le passage du flux d'un côté à l'autre (2 à 1) en abaissant le siège interne. Caractéristiques techniques Toutes les surfaces externes sont zinguées et résistantes à la corrosion. Toutes les pièces de la vanne sont fabriquées en acier haute résistance. Le clapet est trempé et rectifié afin de garantir une usure minimale et une durée de vie prolongée ; le siège interne est également rectifié et fabriqué en acier dur offrant les mêmes avantages. Une butée positive empêche les ressorts de se solidifier. Plages de ressorts en option jusqu'à 350 bar (5000 psi). Cavité métrique. Fuite interne maximale - 5 cc/min à 80% du point de consigne nominal Réglages de pression - établis à 5 l/min Pression anti-fissure de la cavité - < 0,5 bar température - - 30°C à 110°C fluides - A base minérale ou synthétique avec des propriétés lubrifiantes à des viscosités de 7,4 à 420 cSt orientation - Aucune restriction couple d'installation - 50-55 Nm code du kit de joints - SK.101 poids - 0,117 kg

---

Catalogues

RVA0.M18
RVA0.M18
2 Pages
