Vanne à disque 9565P series
manuellede régulationdoseuse

vanne à disque
vanne à disque
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à disque
Actionnement
manuelle
Fonction
de régulation, doseuse
Corps
wafer, double, en acier inoxydable, en acier inox, en fonte, en acrylique
Applications
de wafer
Autres fonctions
d'équilibrage
DN

Min: 65 mm
(2,559 in)

Max: 300 mm
(11,811 in)

Pression

16 bar
(232,1 psi)

Température

Min: -10 °C
(14 °F)

Max: 110 °C
(230 °F)

Description

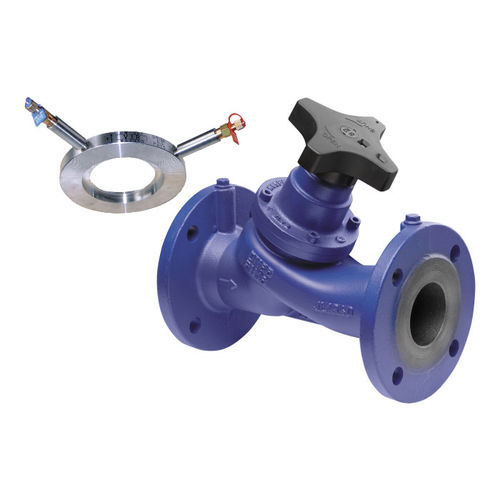

Vanne d'équilibrage statique Fig. 9565P composée d'une vanne de régulation double en fonte Fig. 9555P et d'un disque de mesure du débit en acier inoxydable Fig. 9450 Informations complémentaires Matériau - Fonte Typologie - Equilibrage statique Raccordement - A brides Vanne de régulation double à orifice variable en fonte Fig. 9555P A brides PN16 selon EN1092-2 (ex DIN2533) Longueurs conformes à EN558-1 série 1 (ex DIN3202 F1) Revêtement de peinture à l'eau monocouche alkyde/acrylique (50-100μm) Station de dosage de plaquettes en acier inoxydable Fig. 9450 Pour brides EN1092 PN16 Tolérance sur le Kvs nominal ±5% (test selon BS7350) Conforme à la norme TR CU 010 PN16 Exempt de marquage CE (cat. selon Art. 4.3 Dir. 2014/68/EU) Conditions de travail ● Ne convient pas pour : gaz groupe 1 & 2, liquides groupe 1 (Dir. 2014/68/UE)

---
