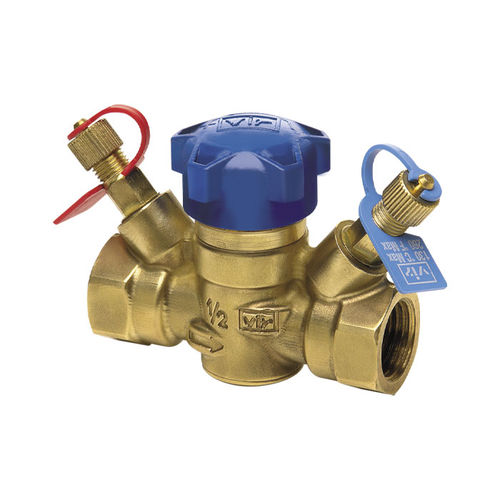

Vanne à soupape 9522/9525 series

manuelleélectriquede contrôle

Vanne d'équilibrage terminale ON/OFF en laiton DZR avec points de contrôle standard (Fig. 9525) et actionneur électrique optionnel (Vaurien) Informations complémentaires Matériau - Laiton DZR Laiton DZR Typologie - Équilibrage statique Raccordement - ISO 228/1 Vanne terminale ON/OFF en laiton DZR Fileté F/F (ISO 228/1 pour DN15 et DN20, ISO 7/1 Rp au-dessus) Kit olive et écrou (O/N) pour tube cuivre européen (EN1057) sur demande : ● DN015, kit pour tube de 15 mm ● DN020, kit pour tube de 22 mm Tolérance sur le Kv nominal pour une vanne entièrement ouverte ±10% (test selon BS7350) Disponible dans les versions suivantes : ● Fig. 9522, sans points de test (elle ne permet pas de mesurer le débit) ● Fig. 9525, avec points d'essai Avec raccord fileté M30x1,5 pour l'actionneur linéaire Exempt de marquage CE (cat. selon art. 4.3 Dir. 2014/68/EU) Conditions de travail (des mélanges d'éthylène glycol ou de propylène glycol jusqu'à 50 % peuvent être utilisés) ● Ne convient pas pour : les gaz groupe 1 & 2, les liquides groupe 1 (Dir. 2014/68/UE) Actionneur électrique "Vaurien" en option Actionneur linéaire ON/OFF Ecrou fileté M30x1,5 avec connexion rapide Temps de course : environ 5 minutes Avec 1m de fil électrique Protection du boîtier IP54 Conforme à la norme CE Alimentation électrique 50Hz ou 60Hz Versions pour 230VAC ou 24V AC/DC disponibles Normalement fermé (NC) Version normalement ouverte (NO) disponible sur demande
