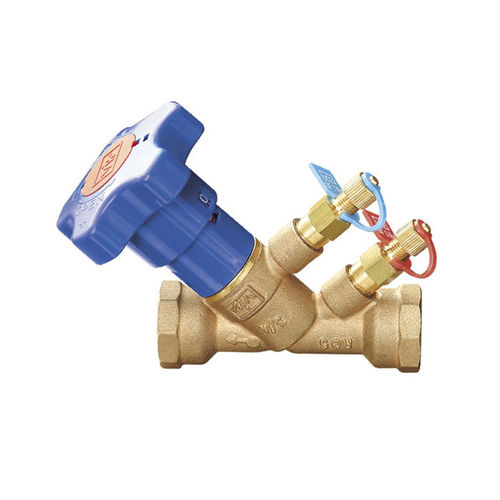

Vanne à soupape 9500/9505/9506 series
manuellede régulationde vidange

vanne à soupape
vanne à soupape
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à soupape
Actionnement
manuelle
Fonction
de régulation, de vidange
Media
pour l'eau
Corps
filetée, double, en bronze
Applications
d'eau
Autres fonctions
d'équilibrage
Autres caractéristiques7
ISO, standard
DN

Max: 50 mm
(1,969 in)

Min: 10 mm
(0,394 in)

Pression

25 bar
(362,6 psi)

Température

Max: 130 °C
(266 °F)

Min: -10 °C
(14 °F)

Description

Vanne d'équilibrage statique à orifice variable en bronze, avec points de test standard et avec drain sur le point de test haute pression Informations complémentaires Matériau - Bronze Typologie - Équilibre statique Raccordement - ISO 228/1 Vanne de régulation double en bronze à orifice variable Fileté F/F (ISO 228/1) Conception conforme à la norme BS7350 Tolérance sur le Kv nominal pour une vanne complètement ouverte ±5% (voir la section sur la mesure du débit, test selon BS7350) Disponible dans les versions suivantes : ● Fig. 9500, avec drains filetés bouchés (¼" ISO 7/1Rp) (permettent le montage ultérieur de points d'essai) ● Fig. 9505, avec points d'essai ● Fig. 9506, avec points d'essai (TP haute pression avec vidange) Conforme aux normes WRAS et TR CU 010 Conditions de travail ● Ne convient pas pour : les gaz groupe 1 & 2, les liquides groupe 1 (Dir. 2014/68/EU)

---
