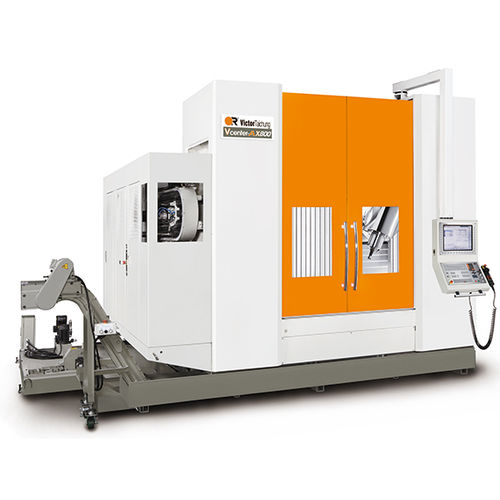

Centre d'usinage CNC 5 axes VCENTER-X800

verticalavec table rotativede découpe

Centre d'usinage cinq axes verticaux VCENTER-AX800 (usinage 5 axes) Avec le plateau rotatif construit à côté du plateau fixe, ce centre d'usinage vertical innovant Vcenter-AX800 est équipé d'une tête pivotante sur la colonne mobile pour réaliser l'usinage 5 axes sur de grandes pièces (diamètre jusqu'à 1000mm). Le mécanisme Roller-cam-drive® pour les deux axes rotatifs assure une rigidité suffisante pour l'usinage lourd 4+1 axes, et une vitesse de rotation élevée permet de réduire le temps de cycle global par rapport à un mécanisme à vis sans fin conventionnel. La tête pivotante (axe B) et la table tournante (axe C) facilitent l'usinage 5 axes de pièces de grandes dimensions, jusqu'à 1000 mm de diamètre. La table de l'axe C est serrée à un couple élevé de 3433 Nm pour les coupes lourdes. La tête pivotante de l'axe B est équipée d'un accouplement Hirth à 1° l'augmentation de la rigidité et la capacité d'usinage 4+1 axes sont encore améliorées. Broche BBT-40 15000rpm (22kW)
