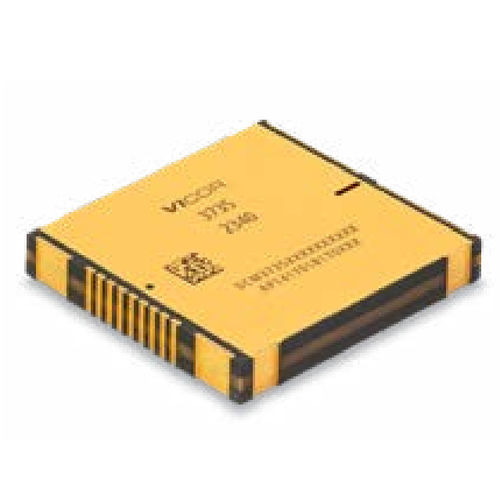

Convertisseur DC/DC monté sur châssis DCM3735S58E16L0AN2

régulénon-isoléde véhicule

Le DCM est un module convertisseur DC-DC régulé, non isolé, fonctionnant à partir d'une entrée semi-régulée de 35 - 58V pour générer une plage de sortie régulée au point de charge (PoL) de 8,0 - 16,0V. Le DCM en boîtier SM-ChiP utilise l'étage de régulation Buck-Boost à commutation de tension nulle (ZVS) breveté par Vicor, suivi du convertisseur d'amplitude sinusoïdale (SAC™). Exploitant les avantages de la densité thermique de la technologie de conditionnement SM-ChiP de Vicor, le DCM offre des options de gestion thermique flexibles avec des impédances thermiques très faibles sur les faces supérieure et inférieure. Les composants de puissance basés sur la technologie SM-ChiP permettent aux clients de réaliser des solutions de systèmes de puissance à faible coût avec des attributs de taille, de poids et d'efficacité du système jusqu'alors inaccessibles, rapidement et de manière prévisible Informations sur l'emballage - 36,7 x 35,4 x 5,2 mm SM-ChiP™ - Poids : 29g Caractéristiques et avantages - Densité de puissance typique de 297,4 kW/L - Rendement de pointe de 96,5 - Télémétrie compatible PMBus - Arrêt interne de la tension, du courant et de la température - ZVS Buck-Boost : régulation - Convertisseur sinusoïdal : multiplication du courant - Fonctionnement à courant constant pour la charge de la batterie - Processus APQP automobile + produit développement du produit - Contrôleur Vicor intégré qualifié AECQ-100 Applications typiques - Architectures décentralisées
