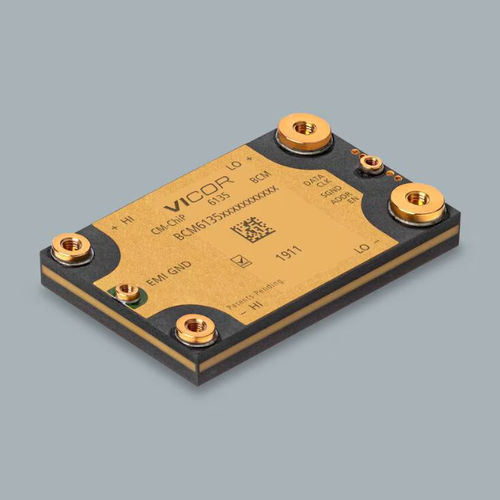

Convertisseur DC/DC monté sur châssis BCM6135CD1E5165T00

à haute densité de puissanceréguléCE

Le CM-ChiP BCM est un convertisseur de bus à haut rendement, fonctionnant à partir d'un bus haute tension de 260 à 410 VDC pour créer un bus basse tension ratiométrique isolé de 32,5 à 51,3 VDC. Ce module à profil ultra bas est disponible dans un format de montage sur châssis, intègre un convertisseur DC-DC à rapport fixe et des commandes et contrôles PMBus. Le BCM offre une faible impédance de sortie, un faible bruit, une réponse transitoire rapide, un rendement élevé et une forte densité de puissance. Une interface de télémétrie et de contrôle compatible PMBus, référencée du côté basse tension, permet d'accéder à la configuration du BCM, à la surveillance des défauts et à d'autres fonctions de télémétrie. Grâce à sa bande passante en mégahertz et à sa faible impédance en série, le BCM fonctionne comme un multiplicateur de capacité efficace, ce qui permet de réduire la capacité de masse sur le bus 48V par un facteur de 1/64 sur le bus 384V. La multiplication de la capacité réduit la taille et le nombre de condensateurs requis par les régulateurs PoL 48V tout en libérant de l'espace au point de charge. Le module CM-ChiP BCM offre des options de gestion thermique flexibles, avec des impédances thermiques très faibles sur les faces supérieure et inférieure. Les composants de puissance basés sur le CM-ChiP permettent aux clients d'obtenir des solutions de systèmes de puissance à faible coût avec des attributs de taille, de poids et d'efficacité du système jusqu'alors inaccessibles.
