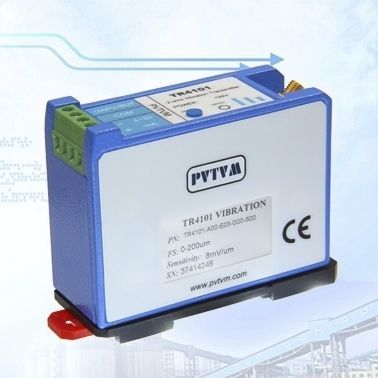

Transmetteur de vibrations TR4101

transmetteur 2 fils alimenté par boucle pour les vibrations de l'arbre radial Ne nécessite pas de pilote de sonde de proximité sortie 4-20mA Sortie tamponnée/ GAP Compatible avec les sondes de proximité d'autres fabricants (5mm, 8mm et 11mm) Alimenté directement par DCS/PLC Le TR4101 est une solution économique pour la surveillance des vibrations radiales sur l'arbre des machines d'équilibrage. Le TR4101 combine le pilote de la sonde de proximité et le circuit de conditionnement du signal dans un seul boîtier. Il fonctionne avec une sonde de proximité et un câble d'extension en tant que système. Alimentation électrique Alimentation électrique : 16-30VDC Réponse en fréquence (±3dB) : 2.0 - 3 000 Hz Sonde et câble : sonde de proximité de 5 ou 9 mètres et câble d'extension fonctionne avec les sondes de 5 mm, 8 mm et 11 mm La sonde de proximité comprend : TM0180, TM0105, TM0110, séries 3300, 7200 et 990 Plage linéaire du capteur (référence avec l'acier AISI 4140) : sonde de 5 mm, 8 mm : 2.0 mm (80mil) Environ 0,25mm (10mil) à 2,25mm (90mil) sonde de 11 mm : 4.0mm (160mil) Environ 0,4mm (15mil) à 4,4mm (175mil) Vibration globale : 4-20mA 2 fils, charge Sortie tamponnée/ GAP : Vibration originale, non filtrée Nominal : 2-18VDC Impédance : 20 kΩ Distance maximale du câble : 3.0m (10ft) Sensibilité : 8.0mV/um (200mV/mil) nominal Charge maximale : 50×(Vs-16) Où Vs est l'alimentation du système Isolation : > 500Vrms ; circuit vers boîtier Système OK : Système OK : sortie 4-20mA Système non OK : sortie < 3,6mA Physique Hauteur : 75mm (2.95") Poids : 0,5 kg (1,0 lb) Environnement Température : Fonctionnement : -40℃ à +70℃ Stockage : -40℃ à +100℃ Humidité : 90% sans condensation
