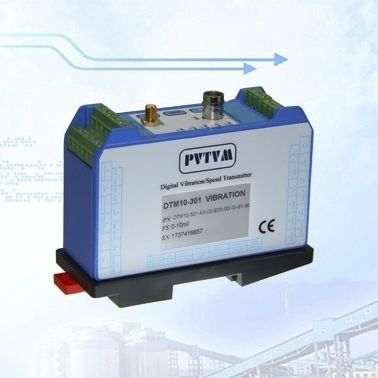

Système de surveillance de vibration DTM10

d'étatde puissancede vitesse

Le transmetteur-moniteur de vibrations distribué DTM10 est idéal pour surveiller les vibrations des machines à l'aide de sondes de proximité et d'une interface Modbus vers un système PLC ou DCS. Le DTM contient également des alimentations redondantes et des transmissions 4-20mA redondantes. Grâce à la stratégie unique du PVTVM, le DTM peut s'interfacer avec presque tous les systèmes de sondes de proximité sans modification du matériel. Électrique Alimentation électrique : 22-30VDC, 150mA. Isolation galvanique Réponse en fréquence (-3dB) : Fréquence nominale : 4 ~ 3.0KHz Basse fréquence : 0.5 ~ 100Hz Interface de la sonde de proximité : Sensibilité : sonde de 5 mm et 8 mm : 8 mV/um (200 mv/mil) sonde de 11 mm : 4 mv/um (100 mv/mil) sonde de 25 mm : 2mv/um (50 mv/mil) Sortie tamponnée : Signal original, non filtré Impédance : 150Ω Distance maximale du câble : 300m (1000ft) Sensibilité : identique à celle du capteur Connexion BNC locale et bloc terminal Options S0 et S1 : Source, non isolée Options S2 et S3 : Passif, isolation galvanique, 1000VDC Plage d'alimentation : 22-30VDC sortie 4-20mA : Double 4-20mA, alimenté (alimentation en boucle non requise) Résistance maximale de la charge : 380Ω Réglage de l'alarme : 0 ~ 100% FS. Précision : ±0,1 %. Délai : 1~60s, en fonction de l'augmentation d'une seconde, la valeur par défaut est de 3s. Contrôle de la vitesse sans délai. Relais : Joint d'étanchéité : Epoxy Capacité : 0,2A/240VAC, 0,4A/110VAC ou 0,4A/110VAC 2.0A/24VDC, charge résistive Type de relais : SPTD Isolation : 1000VDC Indicateur LED de l'état de la machine : OK : Indication de système OK ALT : Vibration supérieure au niveau ALERT DNG : Vibration au-dessus du niveau DANGER BYP : Système en BYPASS
