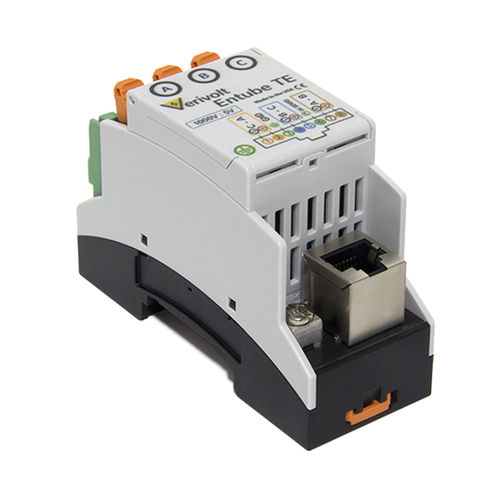

Diviseur de tension Entube TE series

triphasé

Caractéristiques Plage d'entrée jusqu'à ±1500V sur chaque borne (ligne à ligne et ligne à la terre) Plage de sortie de ±0,2V à ±10V (mode différentiel plus mode commun) Spectre de fréquence de fonctionnement de DC à 50kHz Pas besoin d'alimentation électrique 4000V résistant aux surtensions pendant 5 secondes Conçu pour l'interfaçage avec les DAQ d'entrée différentielle Détails La série Entube-TE est conçue pour des mesures triphasées de haute qualité dans un format très compact, sans alimentation électrique. Cette série couvre les gammes de ±50V à ±1500V, avec une bande passante jusqu'à 85kHz et une précision de 0,2%. Le capteur Entube-TE fonctionne comme un réseau diviseur différentiel avec un filtre anti-aliasing sur sa sortie. Il génère une version réduite de ±5V ou ±10V de la tension ligne à ligne et ligne à la terre sur ses bornes d'entrée. En fonction de la configuration logicielle, les tensions de sortie du capteur sont les tensions de phase à phase pour la configuration Delta ou les tensions de phase à la terre pour les configurations Wye. Ce signal peut ensuite être traité par la plupart des plates-formes de mesure informatisées. Un Entube-TE remplace 3 capteurs et ne nécessite qu'un seul câble pour les trois signaux. Cela permet d'obtenir des densités de canaux très élevées, tout en offrant des performances élevées pour un faible coût.
