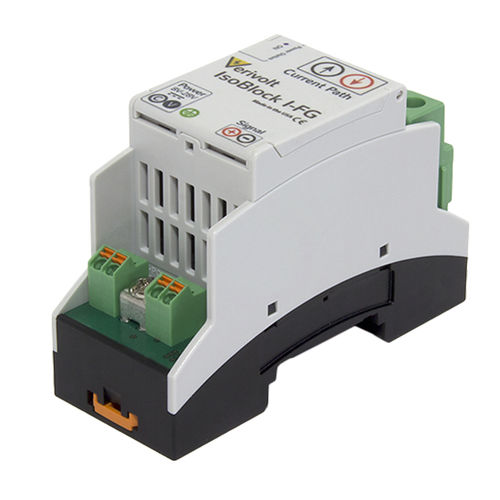

Capteur de courant fluxgate IsoBlock I-FG-1c

sur rail DIN

«  Caractéristiques C.C à la largeur de bande 300kHz Installation simple Baisse dans la tension sentant pour creuser des rigoles l'isolement vers tout DAQ Rail DIN fixturing pour l'installation rapide Détails L'IsoBlock actuel-FG est un capteur conçu pour les mesures actuelles d'isolement de haute qualité pour des applications jusqu'à 50 ampères. Le module actuel-FG d'IsoBlock fournit l'isolement 1200V primaire-à-secondaire, qui permet à des utilisateurs de surveiller un divers des courants à différents potentiels. L'IsoBlock actuel-FG est un capteur intégré et emploie la méthodologie de vanne de flux pour mesurer le courant traversant le conducteur d'entrée. Essentiellement, cette technique fonctionne à côté de placer un tore avec un nombre élevé de tours (secondaires) autour du chemin de courant d'entrée (primaire), alors que des circuits fermés commandent le courant par le secondaire pour annuler le champ magnétique à l'intérieur du tore. Le courant d'entrée est alors obtenu en multipliant le courant des circuits de contrôle par le nombre de tours du secondaire. Ceci est suivi d'un filtre d'anticrénelage et d'une étape de traitement pour produire un signal de ±10V. Le facteur de forme compact du module actuel-FG d'IsoBlock permet à des utilisateurs d'installer les systèmes de contrôle élevés de densité de canal, le rendant idéal pour systems. \ /html déployés et portatifs »
