Banc d'essai de réaction au feu

automatiquepour vannehorizontal

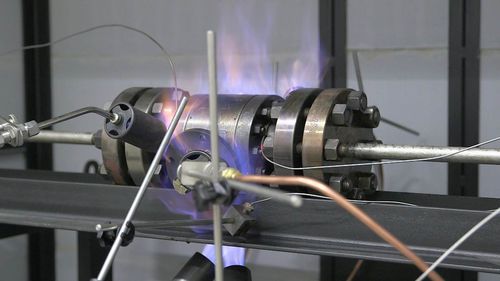

Un nouveau fabricant de robinet à tournant sphérique nous contactent pour discuter l'essai sûr du feu de ses valves, selon l'api 607, api 6FA et OIN 10497. L'établissement d'un programme et d'une gamme complets des robinets à tournant sphérique de haute qualité avec différentes constructions de siège exige un grand nombre et un essai étendu. La sous-traitance ces essai destructif est possible, mais dans leur conception et processus se développant, l'essai interne s'est avéré être très rentable. L'essai sûr du feu exige qu'une valve fermée, remplie avec de l'eau sous pression, est complètement enveloppée en flammes avec une température environnementale dans la région du °C 750 au °C 1 000 pendant une période de 30 minutes. Les conditions exaltantes pour l'équipe de solutions machinée par Ventil et toutes les disciplines internes ont dû déployé pour établir une bonne, précise et sûre conception. Le modèle FS-16-S de banc d'essai existe d'un banc d'essai résistant à la chaleur et concret avec le dispositif d'échappement et d'une parenthèse d'essai montée par chariot pour la position et le chargement (l'ONU) faciles des objets d'essai jusqu'à 16". Le banc d'essai est accompli six brûleurs à gaz, qui sont entièrement réglables pour réchauffer la gamme complète des types et des tailles de valve. L'intensité de l'entrée de chaleur matérielle est surveillée par des thermocouples et des cubes en calorimètre. Le système de test particulièrement développé permet examiner jusqu'à 200 barres/2 900 livres par pouce carré. Plusieurs instruments spéciaux sont utilisés pour détecter et mesurer la fuite de corps et de siège. Pendant l'essai, les données de la pression, la température et des sondes de débit sont traitées et visualisées par le système d'enregistrement d'ordinateur de Ventil, qui permet également l'opération et le contrôle d'une distance de sécurité.
