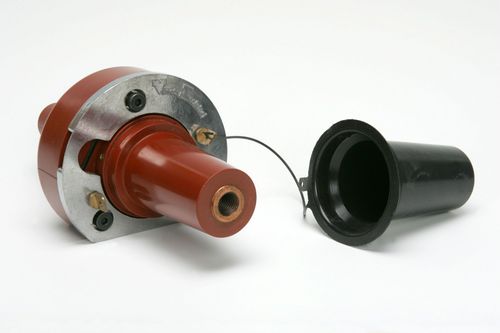

Manchon d'isolation PTS

à brideenfichableen résine époxy

Manchon en résine époxy rouge pour le raccordement des câbles EN 50181 pour les appareils isolés au gaz SF6. Il est fixé sur le réservoir par des raccords en laiton intégrés OT58. Cet isolateur est doté d'une sortie capacitive latérale pour la signalisation de la présence de tension et il est fourni avec un joint torique en EPDM et un bouchon de sécurité en plastique pour la connexion EN 50181. Il est fourni avec un kit de fixation comprenant : une bride en aluminium (avec œillets pour les versions 250A et 400A), des vis, des rondelles et une entretoise isolante pour la sortie capacitive. Les traversées PTS ont le même cadre que ses versions femelles PPC e PPT. APPLICATIONS Intérieur, avec connexion par câble enfichable, appareils isolés au SF6. DONNÉES TECHNIQUES Tension maximale de l'équipement (Um) : 24kV - 36kV Courant nominal (Ir) : 250A - 400A - 630A Prise capacitive pour la détection de présence de tension PERSONNALISATIONS Des personnalisations sont disponibles. NORMES DE RÉFÉRENCE EN 50181, IEC 60137
