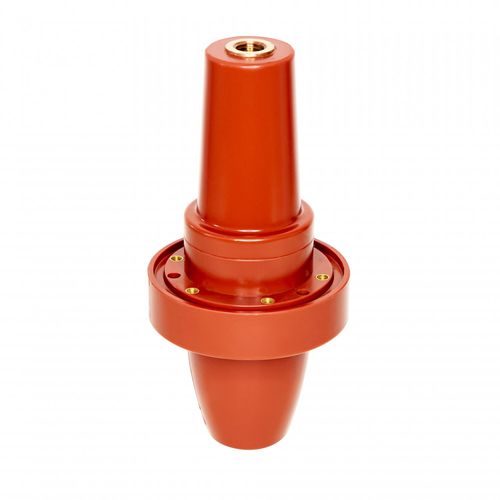

Manchon en résine époxy rouge pour le raccordement des câbles EN 50181 pour les appareils isolés au gaz SF6.
Il est fixé sur le réservoir par des raccords en laiton OT58 incorporés.
Cet isolateur a une sortie latérale capacitive et il est fourni avec un joint torique en EPDM et un bouchon de sécurité en plastique pour la connexion EN 50181.
Sur demande, un kit de fixation peut être fourni pour cet isolateur. Il comprend : une bride en aluminium (avec oeillets pour les versions 250A et 400A), des vis, des rondelles et une entretoise isolante pour la sortie capacitive.
APPLICATIONS
Intérieur, avec connexion par câble enfichable, appareils isolés au SF6.
DONNÉES TECHNIQUES
Tension maximale de l'équipement (Um) : 24kV - 36kV
Courant nominal (Ir) : 250A - 400A - 630A
Prise capacitive pour la détection de présence de tension
PERSONNALISATIONS
Des personnalisations sont disponibles.
NORMES DE RÉFÉRENCE
EN 50181, IEC 60137
---
