Manchon d'isolation PGS

à brideen caoutchouc siliconepour SF6

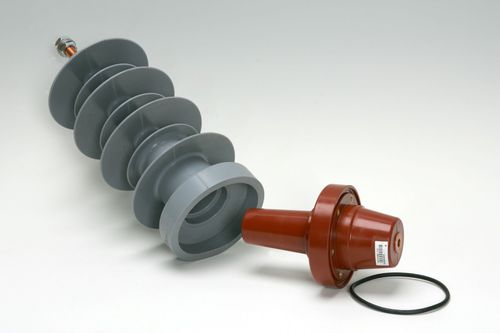

Douille pour les applications extérieures utilisant des systèmes d'isolation au SF6. Il est composé de deux parties : A, la douille en époxy rouge constitue le cœur de l'isolateur avec une solide résistance mécanique et adaptée à l'utilisation du SF6. B, le revêtement en caoutchouc de silicone garantissant de grandes performances d'isolation dans des environnements hautement pollués. Le manchon en résine "A" peut être utilisé seul grâce à sa connexion EN 50181 de type C. Il doit être connecté avec le couvercle en silicone "B" ou avec une terminaison de câble avant de mettre en service l'équipement électrique. La douille en résine est fournie avec un joint torique en EPDM et un bouchon de sécurité en plastique pour le cône de raccordement C, tandis que la partie B est fournie avec un petit sachet de graisse silicone et un jeu d'écrous/rondelles en cuivre nickelé pour le raccordement du câble extérieur. Il doit être fixé au réservoir par six raccords en laiton OT58. APPLICATIONS Appareils intérieurs et extérieurs, isolés au SF6. DONNÉES TECHNIQUES Tension la plus élevée pour les équipements (Um) : 24kV - 36kV Courant nominal (Ir) : 400A - 630A
