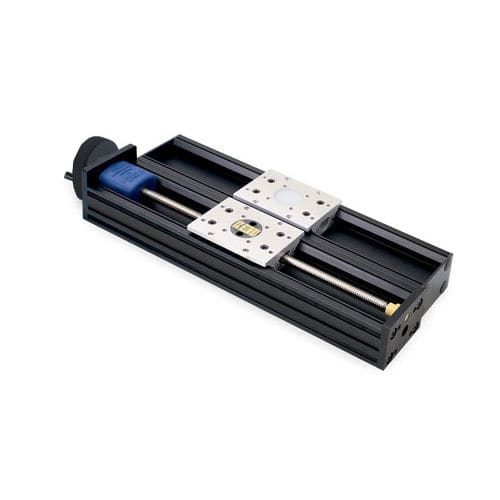

Platine de positionnement linéaire BiSlide®MT10 series

manuelleà queue d'arondemodulaire

Les systèmes de positionnement multi-axes extrêmement précis peuvent être assemblés rapidement et facilement à l'aide des assemblages manuels BiSlide de Velmex. Plusieurs versions à commande manuelle sont disponibles, y compris les ensembles verticaux à mouvement libre, à vis-mère avec bouton et manivelle, en tandem et à bouton latéral. La conception modulaire de l'étage de positionnement BiSlide Velmex le rend hautement configurable pour une multitude d'applications de contrôle de mouvement différentes. L'assemblage manuel BiSlide est disponible dans un choix de courses linéaires jusqu'à 84 pouces. Construit avec des roulements à queue d'aronde en aluminium anodisé à revêtement dur et des roulements en PTFE à mouvement lisse, les BiSlides offrent une plus grande rigidité pour une durée de vie plus longue et des mouvements plus précis. Les BiSlides ont une capacité de charge de 300 lb. (136 kg) horizontalement et 100 lb (100 lb). (45,4 kg) verticalement. La précision en ligne droite est de 0,003" (0,076 mm) sur toute la distance de déplacement. La répétabilité est de 0,0002 pouce (0,005 mm) Comme les composants BiSlide sont interchangeables, ils peuvent facilement être reconfigurés au besoin. Les systèmes à un, deux et trois axes sont créés en boulonnant simplement les composants standard en utilisant les avantages de l'ossature à rainures en T.
