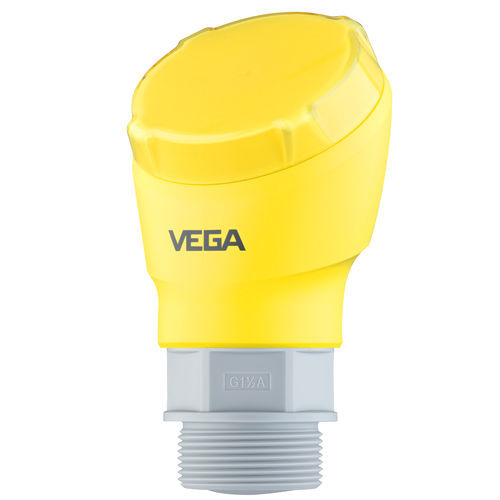

Capteur de niveau radar VEGAPULS 11
pour liquidespour produits en vracpour cuve

capteur de niveau radar
capteur de niveau radar
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
radar
Media
pour liquides, pour produits en vrac
Applications
pour cuve
Autres caractéristiques
sans entretien
Plage de niveau

Max: 8 m
(26'02" )

Min: 0 m
(0'00" )

Pression de process

Max: 3 bar
(43,51 psi)

Min: -1 bar
(-14,5 psi)

Température de process

Max: 60 °C
(140 °F)

Min: -40 °C
(-40 °F)

Description

Le VEGAPULS 11 est le capteur radar idéal pour la mesure de niveau sans contact dans des applications simples dans un grand nombre d'installations industrielles. Il est particulièrement approprié pour la mesure de niveau dans l'épuration de l'eau, dans les cuves de stockage avec des acides ou des bases, avec les substances auxiliaires dans toutes les branches industrielles ou pour la mesure des niveaux à travers une cuve en plastique ou un conteneur IBC. Le capteur est approprié aussi bien pour la mesure des liquides que pour une utilisation sur de petites cuves ou des conteneurs à produits en vrac. • Fonctionnement sans entretien par un technologie radar à 80 GHz sans contact • Des résultats de mesure exacts indépendamment des caractéristiques du produit et des conditions process • Disponibilité élevée de l'installation car sans usure et sans entretien. Fonctionnement sans entretien du fait du processus de mesure sans contact
