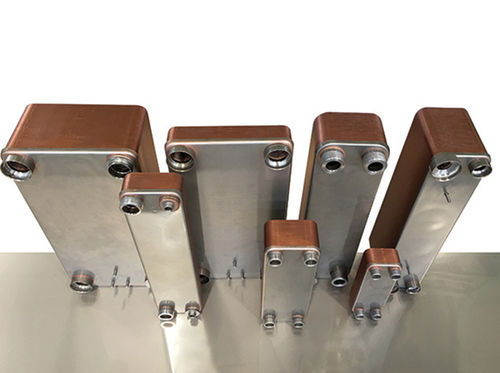

Échangeur de chaleur à plaques brasées EXEL series

liquide / liquideen acier inoxydablecompact

Les échangeurs de chaleur à plaques EXEL sont basés sur la technologie éprouvée du fabricant français de systèmes de climatisation CIAT. Comme CIAT et VAU Thermotech entretenaient depuis des années des relations d'affaires intenses, VAU Thermotech était là en tant que spécialiste des échangeurs de chaleur à plaques. C'est donc en toute logique que VAU Thermotech a acquis l'ensemble des machines et du savoir-faire en 2014, lorsque CIAT a été rachetée par l'entreprise américaine UTC. EXEL est disponible en cinq tailles différentes et couvre ainsi des plages de puissance allant jusqu'à 1 000 kW. Le nombre maximum de plaques varie entre 40 et 200 plaques selon la taille. Les échangeurs de chaleur EXEL fonctionnent de manière fiable dans le vide et jusqu'à une pression de fonctionnement maximale de 42 bars et une température de fonctionnement comprise entre -196° C et 225° C. Tous les produits sont totalement étanches à l'hélium, portent le marquage CE et sont approuvés conformément à la directive sur les équipements sous pression AD2000. Conception de l'échangeur de chaleur à plaques EXEL Les échangeurs de chaleur à plaques brasées sont constitués de plusieurs couches de plaques d'acier inoxydable estampées (AISI 316L). Les plaques sont assemblées à un paquet de plaques qui est brasé avec du cuivre pur à 99,9 % dans notre four à haut vide. En fonction de la taille, les connexions suivantes sont disponibles pour la réfrigération :
