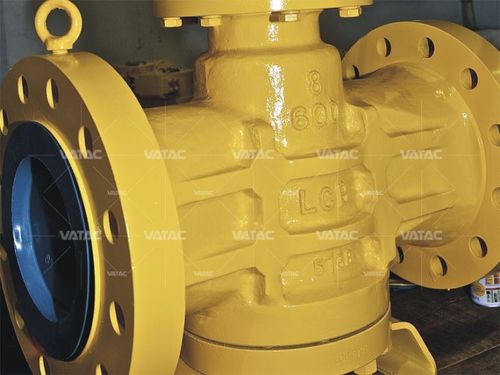

Vanne à clapet

manuellede réglaged'arrêt

Les robinets à tournant sphérique lubrifiés à siège résilient sont du type "bloc" ou à fermeture complète. Il peut être utilisé pour l'étranglement lorsqu'un réglage précis n'est pas nécessaire. Mais le service principal est le fonctionnement positif ouvert/fermé Le robinet à tournant lubrifié se compose de trois parties de base : le corps, le couvercle et le bouchon. Le clapet est le seul élément mobile. La vanne est ouverte par rotation uniquement, le clapet tournant sur un siège lubrifié. Bien que le clapet soit disponible sous forme cylindrique et conique, cette dernière est généralement préférée, car le principe de rotation conique permet un fonctionnement rapide et simple de la vanne. La forme conique du clapet combine l'avantage de l'ajustement serré par clavette avec l'action de glissement du mouvement rotatif. La rotation élimine la nécessité de lever et d'abaisser un élément de vanne mobile, et protège les surfaces de siège contre l'exposition aux éléments corrosifs » Conception et fabrication selon API 599, ASME B16.34 ou DIN3202 ◆ Cotes P.T selon ASME B16.34 » Dimensions face à face selon ASME B16.10 ◆ Extrémités à brides selon ASME B16.5 » Extrémités à souder bout à bout selon ASME B16.25 ◆ Extrémités filetées selon ASME B1.20.1 » Extrémités à souder par emboîtement selon ASME B16.11 ◆ Marquage des vannes selon MSS SP-25 » Inspecter et tester selon l'API 598 » Les tailles vont de 1/2" à 30" » Pressions nominales de la classe 150 à la classe 2500, PN10 à PN420 » Raccords d'extrémité en R.F. ou RTJ à bride, NPT fileté, BSPT, S.W. soudé, B.W. et rainuré » Les matériaux du corps sont disponibles en acier au carbone moulé ou forgé ASTM A216 WCB, WCC, ASTM A105N, acier à faible teneur en carbone LCB, LCC, LF2, acier allié WC6, WC9, F11, F22, acier inoxydable CF8, CF8M, CF3, CF3M, A182 F304, F304L, F316, F316L, acier duplex et super duplex A890 GR. 4A, 5A ou F51, matériaux spéciaux en Monel, Alu.
