Unité de rotation HRP series

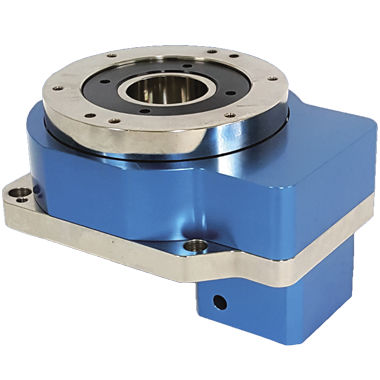

Plate-forme rotative creuse de précision HRP -Conception de la table de sortie creuse de grand diamètre -Entraînement précis par engrenage hélicoïdal (possibilité d'ajouter un étage d'engrenage planétaire en option) -Couple de sortie élevé et conception à haute rigidité -Rapport de réduction plus élevé -Conception simple de connexion par couplage direct avec le moteur d'entraînement -Boîte de vitesses planétaire en option avec un rapport de réduction plus élevé Connexion flexible au moteur La conception modulaire de la plaque d'adaptation du moteur convient à la plupart des marques de servomoteurs ou de moteurs pas à pas. L'entrée et le moteur sont couplés par un mécanisme de verrouillage. Le mécanisme a été soumis à une analyse d'équilibrage dynamique pour garantir la concentricité et l'équilibre de la connexion et l'absence de jeu pour la transmission de puissance à grande vitesse. Conception de la structure creuse Conception pratique pour faciliter le câblage électrique ou les travaux de tuyauterie Haute précision Précision de positionnement répétitif ≦10 Jeu de torsion ≦1 arcmin Mouvement perdu 2arcmin Montage direct de la pièce La table rotative permet le montage direct de la pièce pour faciliter le chargement de la pièce Conception de l'engrenage hélicoïdal Le mécanisme de réduction de vitesse utilise un système d'engrenages hélicoïdaux de précision, qui offre un taux d'engrènement des dents deux fois supérieur à celui des engrenages droits ordinaires. Fonctionnement extrêmement doux, faible bruit, couple de sortie élevé et faible jeu. Usinage de haute précision des engrenages Le boîtier de la table de rotation est fabriqué en alliage d'aluminium et usiné avec précision par une machine CNC. La rectification de précision des dents de l'engrenage assure une précision de l'engrenage qui atteint la classe DIN6 avec une carburation d'une dureté de 58-60HRC
