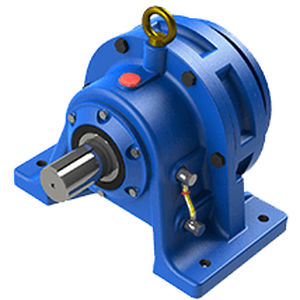

Réducteur cycloïdal HX series

à engrenage hélicoïdalcoaxial> 10 kNm

La conception unique de l'engrenage cycloïdal VARITRON® Cycloid Drive présente des avantages supérieurs à ceux des réducteurs de vitesse utilisant des engrenages à dents en développante courants. La clé des performances et de la fiabilité inégalées du VARITRON® Cycloid Drive est que 67% des composants de réduction sont en contact à tout moment, par rapport aux conceptions à engrenages hélicoïdaux et planétaires qui n'utilisent qu'un contact limité entre les dents. Contrairement aux conceptions à engrenages, les composants de réduction du Varitron® fonctionnent en compression plutôt qu'en cisaillement, ce qui permet de résister à des charges de chocs dépassant 500%, d'offrir des performances exceptionnelles, une fiabilité et une longue durée de vie dans les applications les plus sévères. - Rendement élevé Contact par roulement - Tous les principaux composants de transmission de couple roulent ; ils ne glissent pas. Le mouvement de roulement contribue à une friction minimale et à un rendement élevé. Le rendement d'un étage approche les 93 % et celui d'un double étage les 86 %. - Durable et longue durée de vie Le profil des dents de l'entraînement cycloïdal VARITRON® permet de répartir la charge sur un certain nombre de dents, qui ne sont donc pas susceptibles de se casser. Au moins 66 % des galets de la couronne dentée et des lobes du disque cycloïde partagent la charge de choc sous compression. En outre, les principaux composants de la transmission de couple à l'intérieur de l'entraînement cycloïde VARITRON® sont fabriqués en acier de qualité pour roulements 52100 (JIS SUJ2) à haute teneur en carbone et en chrome, durci à une dureté Rockwell de HRC 61~63 et avec une rectification de précision. Le résultat final est que les VARITRON® Cycloid Drive sont capables de supporter des chocs intermittents jusqu'à 500% de leur couple nominal.
