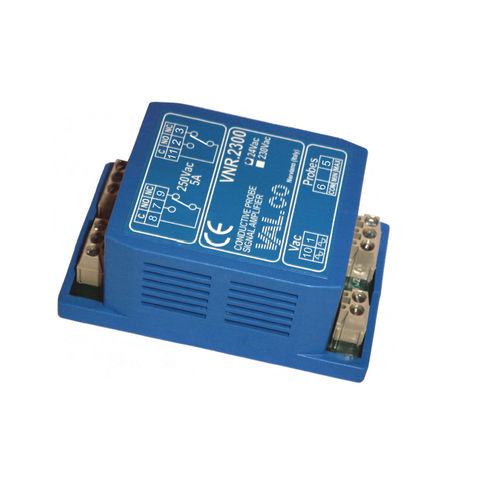

Amplificateur de signal ELECTRA – VNR 23

de commutationpour capteursur rail DIN

L'unité de contrôle VNR2300 a été conçue comme une interface à faible coût pour les sondes de niveau conductrices. Ces unités électroniques sont utilisées pour contrôler des liquides ayant une conductivité électrique minimale de 10 S. Le système est basé sur la mesure de la conductivité du liquide à contrôler et fonctionne à bas potentiel et avec des courants alternatifs, afin d'éviter l'incrustation des électrodes et/ou la perforation du réservoir normalement causée par l'utilisation de courants continus, qui provoquent une action galvanique sur les matériaux Le contact de l'électrode avec le liquide contrôlé détermine l'actionnement d'un relais à l'intérieur de l'unité de contrôle et il est possible de piloter n'importe quel système d'alarme et/ou actionneur. En utilisant plusieurs sondes et plusieurs unités de contrôle, connectées de manière appropriée, un système de dosage et de sécurité peut être réalisé - Sensibilité réglable à partir de 10S. - Double sortie relais. - Montage sur rail DIN. CONTRÔLE ET RÉGLAGE Contrôle Déconnecter les fils des électrodes du bornier (bornes 5 et 6). Court-circuiter les bornes 5 et 6 du bornier, dans ces conditions, les relais doivent s'enclencher. Réglage de la sensibilité. L'appareil est livré avec un réglage d'usine de 60 µS. Plonger les électrodes dans le liquide contrôlé, tourner le trimmer latéral pour obtenir la commutation des relais.
