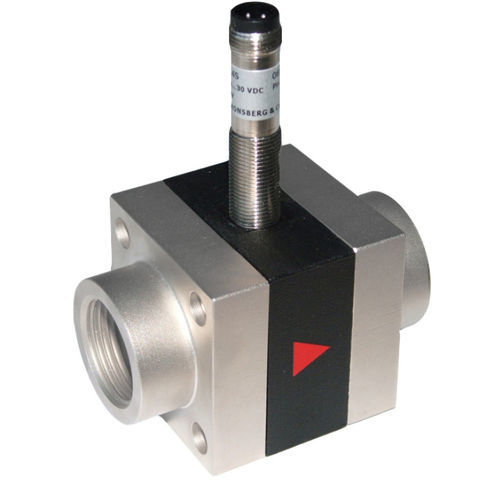

Transmetteur de débit à diaphragme XF

pour liquideà sortie analogique

Une fine membrane élastique en acier inoxydable, qui couvre la totalité de la section d'écoulement, est déviée par le fluide qui s'écoule et pousse ainsi contre une butée arquée. La forme de la butée et les propriétés élastiques de la membrane font que même les coups de bélier les plus violents ne causent aucun dommage. Le faible nombre de pièces en contact avec le fluide garantit un fonctionnement fiable et une faible tendance à la contamination. Les pièces de raccordement des deux côtés peuvent être choisies librement et sont à brides. Différentes largeurs nominales et différents matériaux sont disponibles. En retirant les quatre boulons du raccord à bride, il est facile de démonter l'unité de mesure pour l'entretien, tandis que les raccords restent dans la tuyauterie. Le convertisseur/compteur intégré FLEX-XF dispose d'une sortie analogique (4..20 mA ou 0..10 V) et d'une sortie transistor (push-pull). La sortie transistor peut être utilisée comme interrupteur de fin de course pour la surveillance du minimum ou du maximum, mais aussi comme sortie fréquence. Le diaphragme est équipé d'un aimant enrobé de plastique. En cas de déviation, son champ magnétique change, ce qui est détecté par un capteur situé à l'extérieur de la zone d'écoulement. Comme le diaphragme ne fait que se plier et fonctionne sans palier, il n'y a pratiquement pas d'effet de frottement. Le mouvement se produit donc pratiquement sans hystérésis et les résultats des tests sont très bien reproductibles. Le faible encombrement de la membrane se traduit par un temps de réponse rapide. Le recouvrement presque complet de la section d'écoulement en position neutre permet une sensibilité initiale très élevée. Dès qu'il y a le moindre écoulement, le diaphragme est nécessairement dévié. L'évaluation de l'ensemble de la section d'écoulement signifie qu'il n'y a pas de problèmes lors de l'acheminement des conduites.
