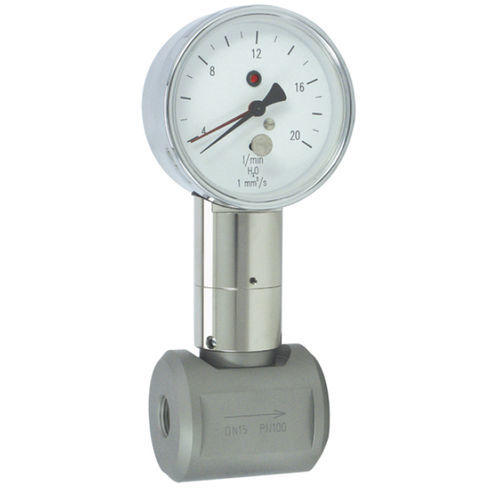

Débitmètre à disque oscillant TZ1 series

volumiquepour liquidesen ligne

● Grand écran analogique ● Moniteur et affichage ● Réglage simple grâce à l'indicateur de traînée ● Insensible à la saleté ● Courte longueur d'installation Caractéristiques Le débit volumétrique soulève une unité de disque (équipée d'un aimant) hors d'un siège de soupape contre une force de ressort. L'aimant actionne le mouvement de l'écran au moyen d'un accouplement magnétique. Manipulation et fonctionnement Remarque ● Inclure une section droite d'apaisement de 5 x DN à l'entrée et à la sortie ● Inclure un filtre si les fluides sont sales (utiliser un filtre magnétique pour les composants ferritiques). ● Il faut s'assurer que les valeurs indiquées pour la tension, le courant et la puissance ne sont pas dépassées. ● Lors de la mise sous tension, une charge doit être connectée en série. ● Les détails électriques s'appliquent aux charges ohmiques. Les charges capacitives et inductives doivent fonctionner à l'aide d'un circuit de protection. Réglage Le réglage du micro-interrupteur (en option) s'effectue à l'aide de la vis de réglage moletée prévue à cet effet. La vis permet de régler l'indicateur de traînage sur la valeur de commutation souhaitée. La valeur affichée correspond à une commutation Options ● Micro-interrupteur à contact doré Goldkontakt ● min : 5 V DC, 1 mA ● max : 125 V AC, 30 V DC, 1 A ● Fiche Harting spéciale ● Plages de mesure pour Informations pour la commande ● Préciser le sens d'écoulement, le fluide et la plage de dosage. ● Pour les huiles . Indiquer la viscosité, la température et la désignation (par exemple ISO VG 68) (se renseigner sur la plage de dosage). ● Pour les gaz, indiquer la pression (relative ou absolue), la température et le fluide (par exemple, l'air) (demander la plage de dosage)
