Système d'inspection à caméra GAPCHEK

automatiquevisuelpour mesure de jeu

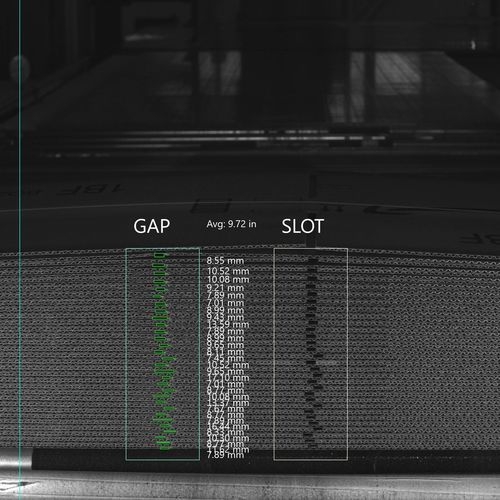

GapChek prend des images de l’avant et de l’arrière de chaque paquet de boîtes en carton ondulé afin de mesurer les écarts de pliage du fabricant. Deux caméras sont montées au-dessus du convoyeur après le contre-éjecteur de la Flexo-plieuse-colleuse. Les deux caméras sont fixes en hauteur et montées au-dessus du paquet le plus haut. Pendant la préparation de la commande, les deux caméras sont servo-positionnées à droite ou à gauche pour s’aligner sur l’emplacement approximatif de l’espace du paquet. Une caméra filme la face arrière aval du paquet pour mesurer les écarts de bord de fuite, tandis que l’autre caméra filme la face avant amont pour mesurer les écarts de bord d’attaque. Deux lampes près de chaque caméra éclairent les paquets pendant l’imagerie. Les mesures des écarts de chaque boîte sont affichées sur le moniteur situé près d’une unité d’éjection de paquet optionnelle et les boîtes dont les écartements sont hors tolérance sont mises en évidence sur l’écran pour être retirées. Le système d’éjection des paquets (en option) retire de la ligne de production les paquets présentant des écarts défectueux. Un opérateur est alors en mesure de trier les défauts du paquet éjecté.
