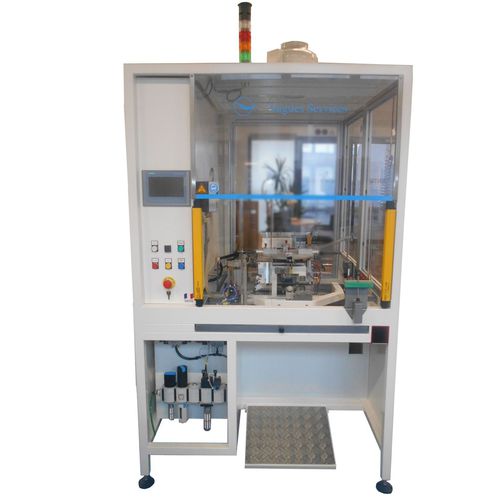

Machine de brasage tendre à carrousel
à mini-vagueautomatiquerotative

Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 2
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 3
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 4
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 5
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 6
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 7
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 8
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 9
Machine de brasage tendre à carrousel - VAGUES SERVICES - à mini-vague / automatique / rotative - image - 10
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technique
à mini-vague
Mode de fonctionnement
automatique, rotative
Applications
pour PCB
Autres caractéristiques
électrique, à carrousel
Puissance

11 000 W

Description

• Désignation : Carrousel de Brasage Sélectif • Modèle : Minivague avec buse multipoints • Dimensions Max du PCB : 250 x 250 mm • Temps de cycle : Minimum 10 secondes selon options • Puissance / Tension : 11 kW / 400V + N + T • Poids à vide / Poids alliage : 900 Kg / Entre 30 et 50 Kg Carrousel de Brasage tout pneumatique pour mono-produit ou alors tout électrique pour multiproduits comprenant : Zone de Chargement / Déchargement avec fibres optique pour détection des bras et présence pièces Zone de Fluxage Zone de Préchauffage (en option) Zone de Brasage par Mini Vague Barrières Immatérielles Plateau rotatif avec supports bras Porte bidon pour flux Bacs de propreté Armoire Electrique Pupitre IHM avec écran tactile Balise couleurs Dimensions : Longueur 2050 mm x largeur 2000 mm x Hauteur 2340 mm (les dimensions peuvent varier légèrement selon configuration du poste). Zone de Chargement / Déchargement Poste composé d’une fibre optique pour détection du bras, 1 cellule pour détection de la pièce et leurs amplificateurs. Un lecteur de code-barre peut être ajouté (sur fourniture de cahier des charges) pour lancement par série ou par pièce unique. Creuset de Fluxage avec godet piloté par un vérin pneumatique ou vérin électrique Godet fabriqué sur-mesure pour être adapté à vos pièces Capteur de présence flux Système de montée et descente pneumatique ou électrique Bac intermédiaire pour le flux avec 3 capteurs de niveau Porte-bidon simple pour le flux (ou double si besoin d’alcool) Par Buse à pulvérisation type « DropJet » Station de fluxage avec table X/Y électrique 2 axes linéaires 1 buse de pulvérisation automatique de Ø4 à 6 mm d’impact
