Système d'inspection à caméra SURFSCAN CVT820

CCDde défauts de surfaceen ligne

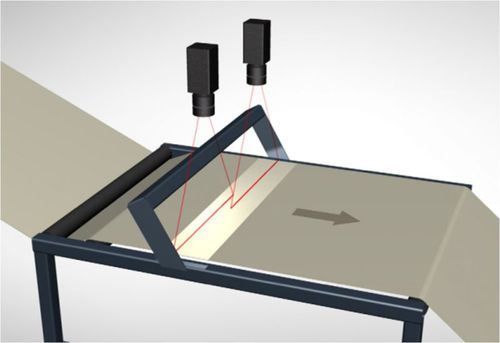

SURFSCAN CVT820 est appliqué la plupart du temps dans le métal et la production non métallique de bande dans les laminoirs à froid pour surveiller les défauts extérieurs de bande par l'appareil-photo de CCD et le boîtier de commande. Ce dispositif aide à améliorer la qualité de production et à éliminer ou réduire au minimum le gaspillage. Principe des dispositifs : Le dispositif extérieur d'inspection de SURFSCAN est basé sur l'analyse par ordinateur de la surface en métal qui est inspectée par des appareils photo numériques. La surface en métal est illuminée par les lumières à haute production basées sur la technologie de LED. La surface lumineuse est que balayée par la ligne appareils-photo de balayage. Ces types d'appareils-photo ont seulement une rangée des éléments sensibles à la lumière. L'image entière est créée par le mouvement extérieur. L'avantage de la ligne appareils-photo de balayage est la vitesse qu'ils réalisent. SURFSCAN incorpore la ligne duelle multiple de sensibilité appareils-photo de balayage avec la résolution de jusqu'à 5136 Pixel, avec jusqu'70MHz à la ligne largeur de fréquence et de 12 données de bit. L'image est analysée dans les étapes et dans des résolutions multiples. La qualité globale de la surface est évaluée selon des critères préréglés ou par des critères exigés par le client. De plus, tous les défauts locaux, qui créent l'inhomogénéité extérieure, sont également détectés. Ces défauts sont par exemple des bosselures, des éraflures, des puits, etc. Des défauts locaux sont encore analysés. Pour chaque paille un certain nombre de dispositifs est déterminé. Chronométrez les données, endroit de défaut et la périodicité possible sont également prises en considération. Ces dispositifs sont employés pour décrire le défaut de la manière numérique qui peut être identifiée par un classificateur. SURFSCAN est un système plutôt que le dispositif.
