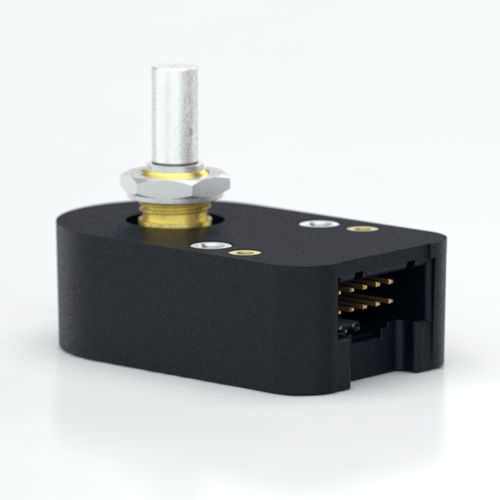

Codeur rotatif incrémental S5

optiqueà arbre pleinsans contact

Taille réduite Sortie différentielle/conducteur de ligne en option Connecteur à verrouillage positif sorties quadrature à 2 canaux, TTL à onde carrée option d'indexation du 3ème canal Température de fonctionnement étendue Description du produit Restriction des substances dangereuses Le codeur d'arbre optique de la série S5 est un convertisseur rotatif à numérique sans contact. Utile pour le retour de position ou l'interface manuelle, le codeur convertit l'angle, la vitesse et la direction de l'arbre en temps réel en sorties en quadrature compatibles TTL avec ou sans index. Il fonctionne à partir d'un seul . Trois versions de couple d'arbre sont disponibles. La version à couple standard est dotée d'une douille conçue pour fournir un couple et une sensation idéaux pour les applications d'interface humaine en face avant. L'option sans couple ajouté possède une douille qui n'ajoute pas intentionnellement de couple pour les applications à bas régime où un petit couple est acceptable. La version à roulement à billes utilise des roulements à billes de précision miniatures qui conviennent aux applications à grande vitesse et à couple ultra-faible. La connexion sécurisée au codeur de la série S5 s'effectue via un connecteur à verrouillage à 5 broches (version simple) ou à 10 broches (version différentielle) (vendu séparément). Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble. Le pilote de ligne différentiel interne (26C31) peut générer et absorber 20mA aux niveaux TTL pour les versions différentielles. Le récepteur recommandé est le 26C32 standard de l'industrie. Une immunité maximale au bruit est obtenue lorsque le récepteur différentiel est terminé par une résistance de 150 Ω en série avec un condensateur de 0,0047 μF placé sur chaque paire différentielle.
