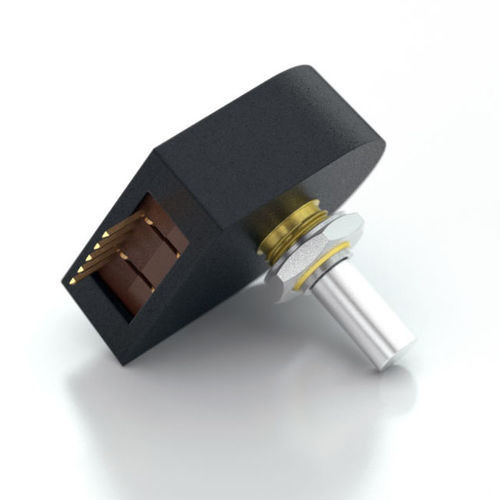

Codeur rotatif incrémental S1

optiquenumériqueLine Driver

Pistes à roulement à billes en option sorties quadrature à 2 canaux, ondes carrées TTL option d'indexation du 3ème canal disponible sur certaines résolutions Température de fonctionnement étendue Description du produit Le codeur d'arbre optique de la série S1 est un convertisseur rotatif à numérique sans contact. Utile pour le retour de position ou l'interface manuelle, le codeur convertit l'angle, la vitesse et la direction de l'arbre en temps réel en sorties en quadrature compatibles TTL avec ou sans index. Il fonctionne à partir d'une seule alimentation +5VDC. Le S1 est conçu pour piloter des câbles jusqu'à 10 pieds de long. Pour des longueurs de câble plus importantes, il est recommandé d'ajouter un pilote de ligne différentiel PC4/PC5. Trois versions de couple d'arbre sont disponibles. La version à couple standard est dotée d'une douille conçue pour fournir un couple et une sensation idéaux pour les applications d'interface humaine sur le panneau avant. L'option sans couple ajouté possède une douille qui n'ajoute pas intentionnellement de couple pour les applications à faible régime où une petite quantité de couple est acceptable. La version à roulements à billes utilise des roulements à billes de précision miniatures qui conviennent aux applications à grande vitesse et à très faible couple. La connexion au codeur de la série S1 se fait par un connecteur standard à 5 broches. Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble.
