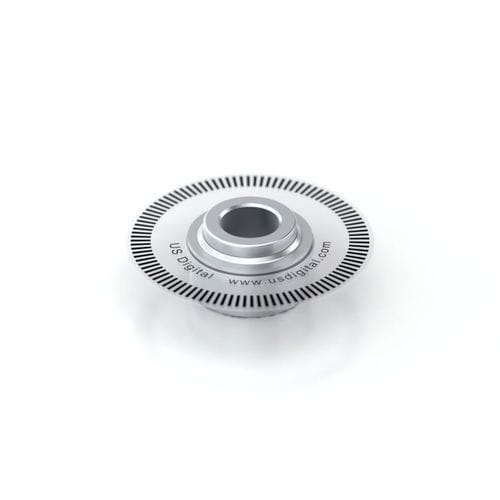

Disque codeur optique HUBDISK-1

en Mylar

disque de 1 pouce avec moyeu Description du produit US Digital propose une grande variété d'assemblages HubDisk standard (disque codeur optique fixé à un moyeu en aluminium) pour faciliter le montage sur un arbre. Les disques codeurs peuvent également être commandés en tant qu'articles autonomes. Les disques de codeurs rotatifs sont fabriqués à partir d'un film polyester Mylar de 0,007 pouce d'épaisseur, et le matériau permet une plage de température de -40C à 100C. Le disque de l'ensemble HubDisk est fixé avec le côté émulsion vers le haut lorsque le texte du disque est lu à droite. HUBDISK-1 se compose d'un moyeu en aluminium usiné avec précision, fixé à un disque de codage optique de 1 pouce de diamètre (DISK-1). Une vis de blocage est utilisée pour fixer le moyeu à un arbre. L'assemblage HubDisk est disponible avec des tailles d'alésage allant de 2 mm à 10 mm. Tous les alésages de l'assemblage HubDisk sont maintenus à une tolérance très serrée définie par le bulletin technique US Digital, Shaft and Bore Tolerances TB1001.
