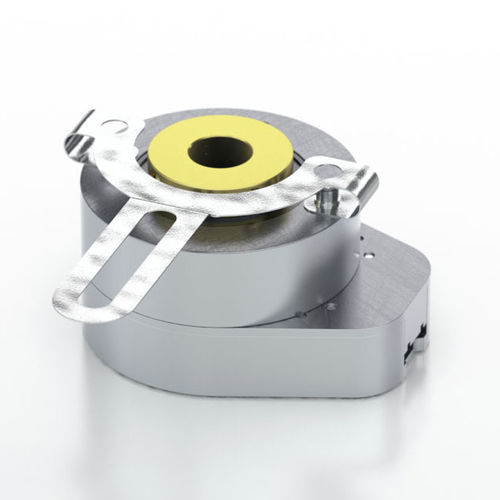

Codeur rotatif incrémental HB6M

optiquenumérique5 Vcc

Conception de roulement à alésage creux (arbre creux/alésage traversant) Boîtier robuste en aluminium anodisé Roulements industriels de la série 6 805 Connecteur polarisé à verrouillage positif quadrature à 2 canaux avec index en option Options d'entraînement à sorties multiples Description du produit Le HB6M est un codeur optique haute résolution à alésage creux (arbre creux/alésage traversant) avec un boîtier en aluminium usiné et une finition protectrice anodisée. Le codeur incrémental optique HB6M est conçu pour être monté facilement sur un arbre existant afin de fournir des informations de retour numériques. Les applications typiques comprennent le retour d'information du moteur, le contrôle de processus, la robotique, les machines textiles et les contrôles d'ascenseurs. Le codeur HB6M de type palier présente un alésage creux qui accepte des arbres d'un diamètre de 0,236 po à 0,750 po. Le codeur se glisse sur l'arbre et est verrouillé en place avec deux vis de pression 6-32. Un support anti-rotation flexible rend le codeur plus tolérant au battement de l'arbre qu'un codeur en kit standard. Le HB6M peut s'accommoder d'un battement d'arbre jusqu'à 0,030 in. axial et 0,010 in. radial. L'attache flexible permet un montage en un seul point pour des diamètres de cercle de boulons de 2,5 à 5,0 pouces. Le boîtier HB6M est livré en standard avec un couvercle fermé ou un trou en option dans le corps pour permettre à un arbre de passer complètement à travers le codeur. Une connexion sécurisée au codeur de la série HB6M est réalisée par un connecteur à verrouillage à 5 broches (versions à une seule extrémité) ou à 10 broches (versions différentielles, haute tension ou à collecteur ouvert). Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble.
