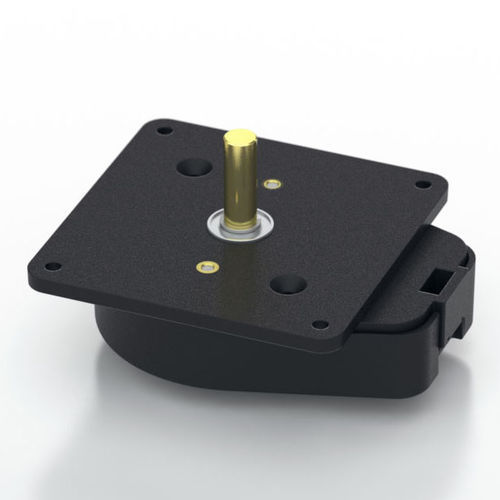

Codeur rotatif incrémental H6
optiquenumériqueLine Driver

codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
optique
Signal de sortie
numérique, Line Driver
Tension d'alimentation
5 Vcc
Matériau
en plastique, en laiton
Niveau de protection
standard, sécurisé
Autres caractéristiques
2 canaux
Résolution codeurs incrémentaux (impulsions/tour)

Min: 256 unit

Max: 40 000 unit

Vitesse de rotation

10 000 rpm
(62 832 rad.min-1)

Température de process

Min: -40 °C
(-40 °F)

Max: 100 °C
(212 °F)

Description

Pistes à roulement à billes en option sorties quadrature à 2 canaux, ondes carrées TTL option d'indexation du 3ème canal disponible sur certaines résolutions Température de fonctionnement étendue Description du produit Le codeur optique d'arbre à roulement à billes de la série H6 possède un boîtier en plastique moulé, rempli de verre, qui utilise un connecteur de verrouillage à 5 ou 10 broches. Ce convertisseur rotatif-numérique sans contact est conçu pour fournir des informations de retour numériques. Le H6 est entièrement assemblé avec un arbre en laiton, deux roulements à billes de 1/4 in. ID par 1/2 in. OD et une plaque de montage. La plaque de montage est dotée de 4 trous de montage pour des vis de taille #2 à #4. Une connexion sécurisée au codeur de la série H6 est assurée par un connecteur à verrouillage à 5 broches (versions à extrémité unique) ou à 10 broches (versions différentielles) (vendu séparément). Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble. Le pilote de ligne différentiel interne (26C31) peut générer et absorber 20 mA aux niveaux TTL pour les versions différentielles. Le récepteur recommandé est le 26C32 standard de l'industrie. Une immunité maximale au bruit est obtenue lorsque le récepteur différentiel est terminé par une résistance de 150 Ω en série avec un condensateur de 0,0047 μF placé sur chaque paire différentielle. Le condensateur permet d'économiser de l'énergie ; sinon, la consommation électrique augmenterait d'environ 20mA par paire ou 60mA pour 3 paires.

---
