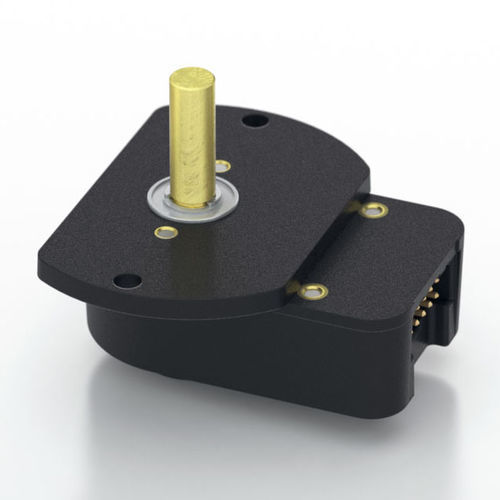

Codeur rotatif incrémental H5

optiquenumériqueLine Driver

Pistes à roulement à billes en option sorties quadrature à 2 canaux, ondes carrées TTL option d'indexation du 3ème canal disponible sur certaines résolutions Température de fonctionnement étendue Description du produit Le codeur optique d'arbre à roulement à billes de la série H5 possède un boîtier en polycarbonate moulé et utilise un connecteur de verrouillage à 5 ou 10 broches. Ce convertisseur rotatif-numérique sans contact est conçu pour fournir des informations de retour numériques. Le H5 est entièrement assemblé avec un arbre en laiton, deux roulements à billes robustes de 1/4 in. ID par 1/2 in. OD et une plaque de montage. La plaque de montage comporte deux trous de montage pour des vis de taille 4. Une connexion sécurisée au codeur de la série H5 est assurée par un connecteur à verrouillage à 5 broches (versions à extrémité unique) ou à 10 broches (versions différentielles) (vendu séparément). Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble. Le pilote de ligne différentiel interne (26C31) peut générer et absorber 20 mA aux niveaux TTL pour les versions différentielles. Le récepteur recommandé est le 26C32 standard de l'industrie. Une immunité maximale au bruit est obtenue lorsque le récepteur différentiel est terminé par une résistance de 150 Ω en série avec un condensateur de 0,0047 μF placé sur chaque paire différentielle. Le condensateur permet d'économiser de l'énergie ; sinon, la consommation électrique augmenterait d'environ 20mA par paire ou 60mA pour 3 paires.
