Codeur rotatif incrémental H3

optiquenumériqueLine Driver

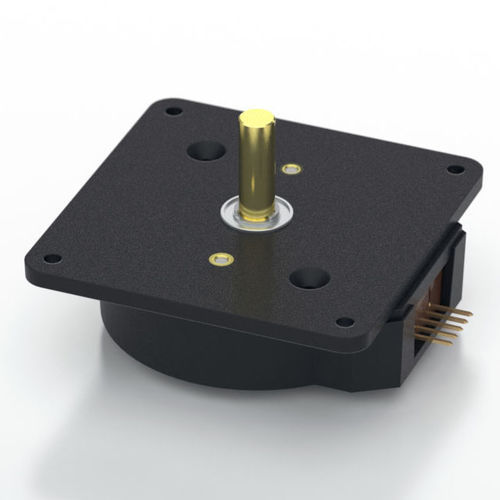

Pistes à roulement à billes en option sorties en quadrature à 2 canaux, ondes carrées TTL option d'indexation du 3ème canal disponible sur certaines résolutions Température de fonctionnement étendue Description du produit Le codeur optique d'arbre à roulement à billes de la série H3 est doté d'un boîtier en polymère rempli de verre. Ce convertisseur rotatif-numérique sans contact est conçu pour fournir des informations de retour numériques. Le H3 est entièrement assemblé avec un arbre en laiton, deux roulements à billes de 1/4 in. ID par 1/2 in. OD et une plaque de montage. La plaque de montage comporte 4 trous de montage pour des vis de taille #2 à #4. Le H3 est conçu pour entraîner des câbles jusqu'à 10 pieds de long. Pour des longueurs de câble plus importantes, il est recommandé d'ajouter un driver de ligne différentiel PC4/PC5. La connexion au codeur de la série H3 se fait par un connecteur standard à 5 broches. Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble.
