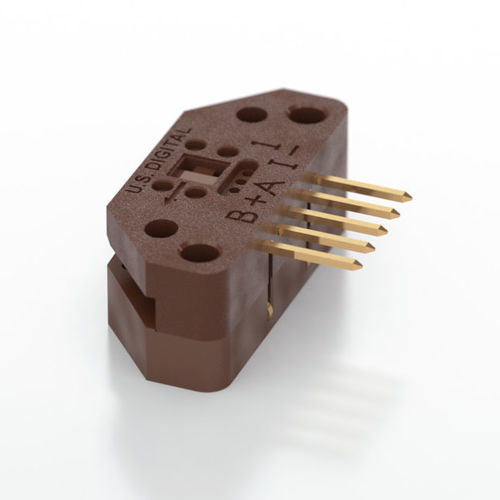

Module de codeur rotatif EM1

Quadrature à deux canaux avec index optionnel Remplacement amélioré de la série HEDS-9000 Alimentation unique de 5 VDC Résolutions de 32 à 2 500 CPR Condensateur de découplage interne Sorties 8mA puits/source Description du produit L'EM1 est un module de codage optique transmissif conçu pour être un remplacement amélioré du module de codage de la série HEDS-9000. Ce module est conçu pour détecter une position rotative ou linéaire lorsqu'il est utilisé avec un disque codeur ou une bande linéaire. L'EM1 se compose d'une source LED à lentille et d'un détecteur monolithique dans un petit boîtier en polymère. L'EM1 utilise la technologie des détecteurs à réseau phasé pour offrir des performances supérieures et des tolérances plus grandes que les encodeurs traditionnels à masque d'ouverture. L'EM1 fournit des sorties numériques en quadrature A et B avec un troisième canal d'index de sortie en option. Chaque module EM1 est spécifique à la résolution et est adapté à la résolution d'un disque de codage ou d'une bande linéaire. Le module EM1 supporte maintenant toutes les résolutions standard offertes par le module codeur de la série HEDS-9000 et des résolutions supplémentaires. Le module EM1 fonctionne avec une seule alimentation de 5V et fournit des sorties asymétriques pouvant absorber et fournir 8mA. Un condensateur de découplage interne de 0,1 µF est conçu dans l'EM1 pour fournir une meilleure immunité au bruit par rapport aux modules codeurs de la série HEDS-9000. Pour les applications à collecteur ouvert et à tension plus élevée, ajoutez le driver de câble PC3, ou pour les sorties différentielles du driver de câble, ajoutez le driver de câble PC4. Des disques codeurs, des bandes linéaires, des puces de décodage en quadrature, des puces de comptage, des cartes d'interface d'ordinateur, des connecteurs d'accouplement et des câbles sont également disponibles.
