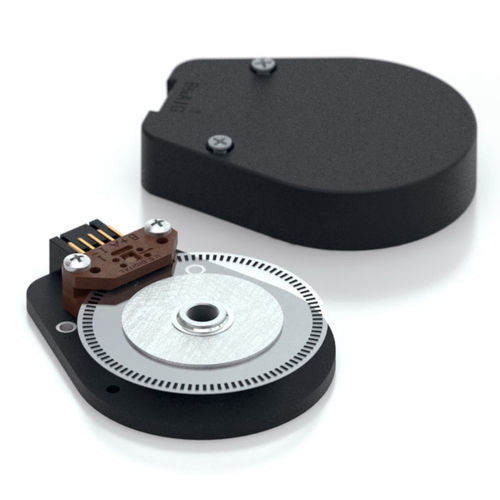

Codeur rotatif incrémental E6

optiquemécaniquenumérique

Montage et démontage rapides et simples Boîtier robuste à visser Connecteur à verrouillage positif Accepte un jeu axial de l'arbre de 0,010 pouce sorties rectangulaires TTL en quadrature à 2 canaux Index en option (3ème canal) S'adapte aux diamètres d'arbre de 2 mm à 1 in. Description du produit Le codeur rotatif de la série E6 possède un boîtier robuste en polymère chargé de verre qui utilise un connecteur de verrouillage à 5 ou 10 broches. Ce codeur incrémental optique est conçu pour se monter et se démonter facilement d'un arbre existant pour fournir des informations de retour numériques. Les composants internes consistent en un disque mylar monté sur un moyeu en aluminium usiné avec précision et un module de codage. Le module contient une source lumineuse à semi-conducteurs hautement collimatée et un capteur monolithique à réseau phasé qui, ensemble, constituent un système extrêmement tolérant aux désalignements mécaniques. La version à sortie asymétrique (option S) est généralement utilisée avec des câbles de 10 pieds ou moins. Pour des longueurs de câble plus importantes, la version à sortie différentielle (option D) est recommandée. La fixation de la base à une surface peut être réalisée en utilisant plusieurs options de cercle de boulons de machine. L'utilisation d'un outil de centrage assure le positionnement de la base sur l'axe de l'arbre. Le couvercle est solidement fixé à la base à l'aide de deux vis à tête plate 4-40 pour constituer un ensemble résilient protégeant les composants internes. La connexion sécurisée au codeur de la série E6 se fait par l'intermédiaire d'un connecteur à verrouillage à 5 broches (versions unilatérales) ou à 10 broches (versions différentielles). Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble.
