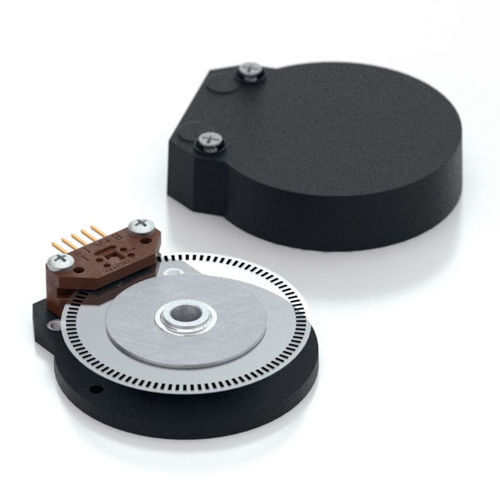

Codeur rotatif incrémental E3

optiquemécaniquenumérique

Montage et démontage rapides et simples Boîtier robuste à visser Accepte un jeu axial de l'arbre de 0,010 pouce Taille réduite sorties rectangulaires TTL en quadrature à 2 canaux Index optionnel (3ème canal) Description du produit Le E3 est un codeur rotatif haute résolution doté d'un boîtier robuste en polymère chargé de verre, qui utilise un connecteur standard ou à verrouillage à 5 broches. Ce codeur incrémental optique est conçu pour se monter et se démonter facilement d'un arbre existant pour fournir des informations de retour numériques. Les composants internes consistent en un disque mylar monté sur un moyeu en aluminium usiné avec précision et un module de codage. Le moyeu est disponible pour des diamètres allant jusqu'à 1 pouce. Le module contient une source lumineuse à semi-conducteurs hautement collimatée et un capteur monolithique à réseau phasé qui, ensemble, constituent un système extrêmement tolérant aux désalignements mécaniques. Le E3 est normalement conçu pour des applications de 10 pieds ou moins. Pour des longueurs de câble plus importantes, il est recommandé d'ajouter un pilote de ligne différentiel PC4 / PC5. La fixation de la base à une surface peut être réalisée en utilisant l'une des nombreuses options de cercle de boulonnage. Le positionnement de la base sur la ligne centrale d'un arbre est assuré par l'utilisation d'un outil de centrage. Le couvercle est solidement fixé à la base à l'aide de deux vis à tête plate 4-40 pour constituer un ensemble résilient protégeant les composants internes. La connexion au produit E3 se fait par l'intermédiaire d'un connecteur standard ou à verrouillage à 5 broches. Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble.
