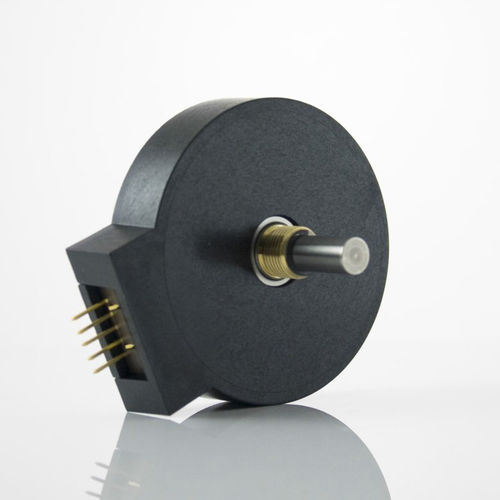

Codeur rotatif incrémental S2
optiqueà arbre pleinsans contact

codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
optique
Construction
à arbre plein, sans contact
Signal de sortie
à sortie numérique, Line Driver
Tension d'alimentation
5 Vcc
Niveau de protection
standard
Autres caractéristiques
haute résolution, miniature, à haute vitesse, 2 canaux
Résolution codeurs incrémentaux (impulsions/tour)

Max: 40 000 unit

Min: 256 unit

Vitesse de rotation

Max: 10 000 rpm
(62 832 rad.min-1)

Min: 100 rpm
(628 rad.min-1)

Température de process

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Description

2 canaux en quadrature, sorties TTL à onde carrée option d'indexation du 3ème canal Température de fonctionnement étendue Description du produit Le codeur d'arbre optique haute résolution de la série S2 est un convertisseur rotatif-numérique sans contact. Utile pour le retour de position ou l'interface manuelle, le codeur convertit l'angle, la vitesse et la direction de l'arbre en temps réel en sorties en quadrature compatibles TTL avec ou sans index. Il fonctionne à partir d'un seul . Le S2 est notre première génération de codeur optique d'arbre à roulement à billes et est disponible pour les clients qui l'ont intégré dans leurs produits ; cependant, le S6 est recommandé pour les nouvelles conceptions à la place du S2. Le S2 est conçu pour piloter des câbles d'une longueur maximale de 10 pieds. Pour des longueurs de câble plus importantes, il est recommandé d'ajouter un pilote de ligne différentiel PC4/PC5. Trois versions de couple d'arbre sont disponibles : La version à couple par défaut comporte une douille conçue pour fournir un couple et une sensation idéaux pour les applications d'interface humaine de panneau avant. La version à roulement à billes utilise des roulements à billes de précision miniatures qui conviennent aux applications à grande vitesse et à couple ultra-faible. L'option de traînée statique légère a une douille de manchon qui n'ajoute pas intentionnellement de couple pour les applications à bas régime où une petite quantité de couple est acceptable. La connexion au codeur de la série S2 se fait par un connecteur standard à 5 broches. Les connecteurs correspondants sont disponibles auprès de US Digital avec plusieurs options et longueurs de câble.

---

Catalogues

S2
S2
4 Pages
PC5
PC5
3 Pages
