Codeur rotatif incrémental EC35

optiqueà montage sur arbreà voies de commutation

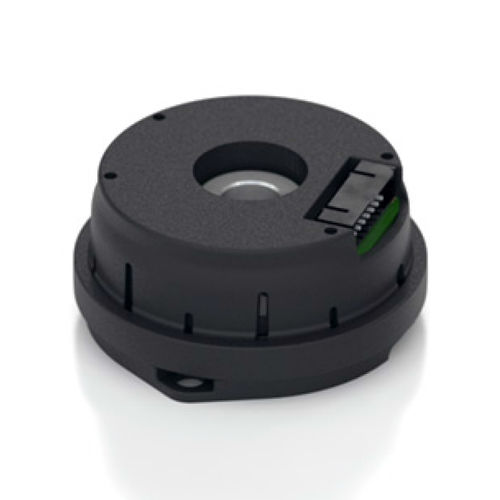

Le codeur à commutation optique à montage rapide EC35 est conçu pour les applications de contrôle de mouvement OEM à volume élevé et à faible coût. L'EC35 fournit des sorties incrémentales A/B/Z et des sorties U/V/W pour la commutation sans balais du moteur. L'EC35 se monte sur le moteur à l'aide de 2 vis sur un cercle de boulons de 1,28" ou 1,812" de diamètre. Le disque de moyeu de l'encodeur usiné avec précision s'enfonce lorsque l'ensemble encodeur est monté sur l'arbre du moteur. Cette conception permet de saisir l'arbre en toute sécurité sans vis de réglage. Un outil d'espacement intégré et amovible garantit que le disque du codeur est automatiquement réglé à l'écartement correct lorsque le boîtier du codeur est monté. L'encodeur peut être "chronométré" en tournant un anneau sur l'ensemble et en appuyant sur l'anneau avec un simple outil pour tout verrouiller en place. L'EC35 est alimenté par une seule alimentation 5V et est livré avec un connecteur 15 broches qui fournit des sorties différentielles pour A/B/Z et U/V/W. Des sorties U/V/V/W à collecteur ouvert sont disponibles en option. La sortie unipolaire ne peut être obtenue qu'en utilisant les sorties + de chaque paire différentielle. Les circuits d'attaque de ligne 26C31 internes peuvent source et puits 20 mA aux niveaux TTL. Le récepteur différentiel recommandé est le 26C32 standard de l'industrie. L'immunité maximale au bruit est atteinte lorsque le récepteur différentiel est terminé par une résistance de 150 Ω en série avec un condensateur de .0047 μF placé sur chaque paire différentielle.
