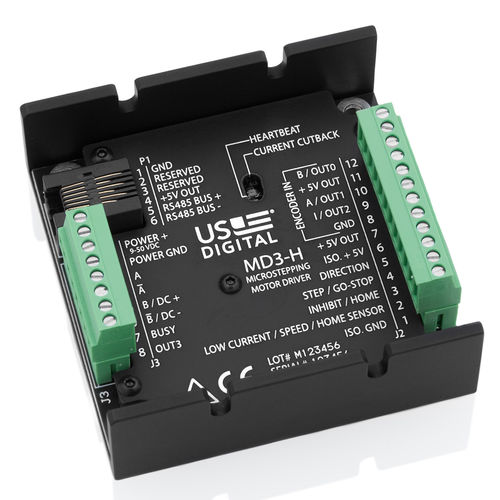

Commande de moteur pas à pas MD3

pour moteur DCcontrôleur de mouvement

Le MD3 est un conducteur de moteur pas à pas avec un contrôleur intégré de mouvement qui est capable de conduire des moteurs pas à pas de la taille 14 à 42 par 2 à 256 microsteps par étape. Les courants maximaux de moteur sont sélectionnables de 0,5 à 7,0 ampères par phase pour la version de H-option. La L-option fournit le courant sélectionnable de 0,05 à 1,8 ampères par phase. Le MD3 est actionné par une tension d'alimentation simple à partir de 9 à 50 volts continu. Le MD3 peut être configuré et commandé utilisant le protocole ouvert de MODBUS RTU au-dessus d'un autobus RS485. Le programme libre de l'installation MD3 et de la démo MD3 des USA Digital peut être employé pour configurer et commander la commande utilisant une interface utilisateur graphique. Le MD3 peut être configuré pour être en grande partie compatible avec des conducteurs de moteur existant de MD2S-D et de MD2S-P des USA Digital. Les prises précablées de connecteur de ces produits existants peuvent être branché réelles aux connecteurs MD3 plus grands. L'interface de registre est éditée de sorte que l'utilisateur puisse écrire leur propre logiciel de gestion pour le MD3. Les unités MD3 multiples peuvent être reliées au même autobus RS485 depuis chaque unité peuvent être assignées une adresse de dispositif unique. Le MD3 a l'arrêt thermique intégré pour protéger la commande de la surchauffe et est progiciel pouvant être mis à jour par l'utilisateur.
