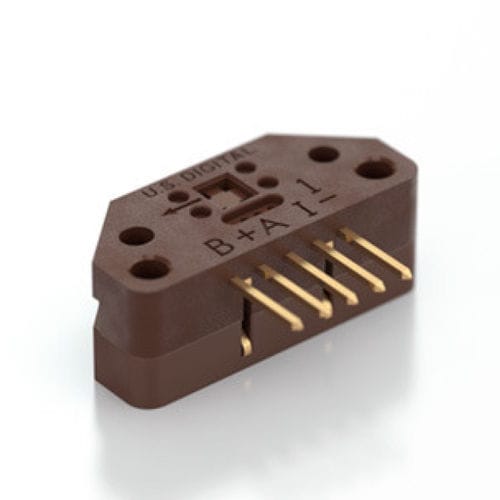

Module de codeur rotatif EM2

Le codeur optique EM2 est exceptionnellement conçu pour fournir des services efficaces d'évaluation et de transmission de la position du rotor dans une roue codeuse numérique américaine. Il est plus puissant que le modèle EM1. Sa résolution est deux à quatre fois supérieure à celle de l'EM1 Le codeur se compose d'un circuit intégré monolithique pour la détection et d'une LED équipée d'un objectif, encapsulés dans un boîtier polymère compact qui est exactement le même que celui utilisé dans l'EM1. Le codeur offre des services exceptionnels et d'excellents taux de tolérance grâce à l'intégration d'une technologie de détection à réseau de phases. La technologie de pointe est plus performante que les encodeurs à masque d'ouverture conventionnels L'EM2 est équipé de sorties numériques en quadrature de type A et B, avec une troisième voie d'index de sortie. Le codeur intègre une résolution conçue pour être compatible avec la résolution de la roue codeuse avec laquelle il fonctionne. Il nécessite une alimentation unique de 5V. Ses sorties sont de nature unipolaire. Les sorties ont la capacité de générer et de dissiper un courant de 5mA.
