Vanne coulissante WRV series

électriquede réglagede régulation

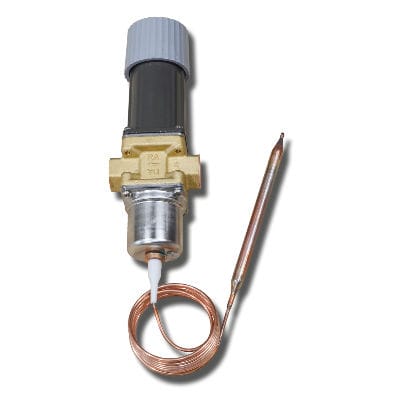

l'appareil se compose d'une pièce de réglage, d'une vanne et d'un élément thermostatique. Le logement du ressort de la partie de réglage est pourvu d'une échelle neutre de 1 à 5. Le boîtier de la vanne est doté d'un filetage interne pour permettre le raccordement des tuyaux. L'étanchéité de la tige de la vanne est assurée par des membranes en caoutchouc qui garantissent en même temps que la vanne fonctionne presque indépendamment des rapports de pression. L'axe est situé dans des douilles coulissantes avec des joints toriques. Ces joints toriques sont situés à l'extérieur des diaphragmes et assurent une sécurité et une étanchéité supplémentaires. Grâce à la construction symétrique du corps de la vanne, celle-ci peut fonctionner comme une vanne d'ouverture (WRV-O) ou de fermeture (WRV-S). Toute modification du fonctionnement des vannes WRV-O ou WRV-S est réalisée en tournant le corps de la vanne, de sorte que le marquage d'identification "1/2 DA" soit dirigé vers la partie supérieure. L'élément thermostatique se compose d'un tuyau ondulé, d'un tube capillaire et d'un capteur. Matériaux des pièces entrant en contact avec l'eau Corps de vanne et autres pièces métalliques Laiton (DIN 17660) Membranes : caoutchouc éthylène-propylène Cône de vanne : caoutchouc nitrile Siège de soupape : acier inoxydable (DIN 17440) Capteur : cuivre étamé (DIN 1787) Presse-étoupe du tuyau capillaire : caoutchouc nitrile
