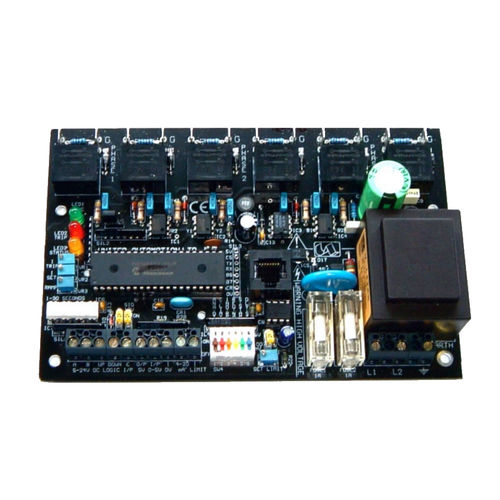

Contrôleur de puissance à thyristors FC36M

à transitoires rapidestriphasétype open frame

Alimentations électriques Redresseurs demi et entièrement contrôlés Commande de moteur à courant alternatif Commande de moteur à courant continu Démarreurs progressifs Régulateurs de chauffage Générateur à induction Régulation de la tension alternative Commande du transformateur triphasé Des cartes de cuisson supplémentaires peuvent être configurées pour déclencher des SCR en parallèle pour des applications à courant très élevé ou pour fournir un circuit d'attaque à douze impulsions pour un contrôle continu fluide Extras en option Boîtier pour rail DIN (W30105) Module de commande (A402131) Carte de conditionnement de signaux (A402086) Modules thyristor, fusibles et ensembles complets. CARACTÉRISTIQUES CLÉS Les thyristors nécessitent une impulsion de courant de grille initiale élevée et des impulsions de maintien relativement larges pour assurer un allumage fiable, en particulier aux petits angles de contrôle de phase. Le FC36MV fournit les spécifications de cuisson suivantes Gate Drive : Palissade avec un PRF de 25Khz une impulsion initiale de mise à feu de ; 10 volts en circuit ouvert. 750 mA en 10 Ohm, et des impulsions de maintien de 400mA en 10 Ohm par sortie. Les impulsions de maintien ont une largeur de 20 uS.
