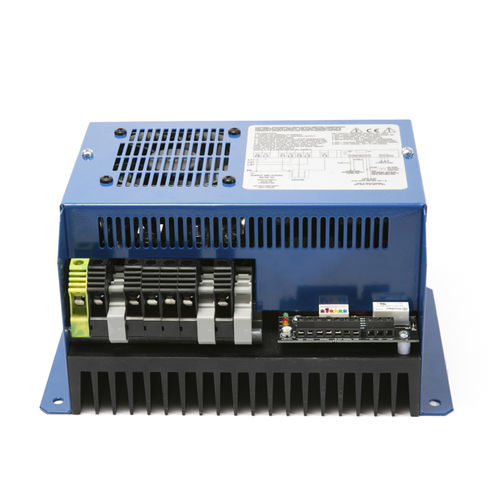

Contrôleur de puissance à thyristors PR3-SPM series

triphasé

La gamme PR3-E S/SP/SP/SPM de piles de thyristors offre un contrôle complet et sans faille des charges résistives triphasées en utilisant une technique de contrôle aux deux tiers. Le contrôle du niveau de puissance s'effectue soit par un signal continu, soit par une commande manuelle à l'aide d'un potentiomètre 5kΩ Les cheminées de commande d'allumage PR3-E utilisent une technologie de commutation à impulsions rapides et à tension nulle, pour minimiser le scintillement et éliminer les problèmes de RFI. Les régulateurs intègrent également un déclenchement automatique de la température, des fusibles semi-conducteurs intégrés et une entrée de déclenchement et de validation sans tension intégrée pour le câblage d'un déclenchement thermique externe. La gamme comprend deux puissances : 27 kW et 36 kW. Pour chaque puissance nominale, trois versions sont disponibles : S (standard - sans fusibles haute vitesse (HS) et sans alimentation interne), SP (Standard Plus - y compris fusibles HS et alimentation interne) et SPM (Standard Plus Monitoring) - y compris fusibles HS, alimentation interne et surveillance fusibles SCR/HS). Tous ont un accès facile aux bornes de signalisation et d'alimentation pour une installation simple. APPLICATIONS Convient aux charges résistives 3 fils, triphasées à étoile flottante ou en triangle fermé. Cela comprend le marché du chauffage, de la ventilation et de la climatisation (CVC) pour les applications de rideaux d'air, mais aussi pour les fours, fours, sécheurs et plaques chauffantes FONCTIONS Trip/Enable Input (Déclencher/Activer l'entrée) Cette entrée doit être pilotée par un contact libre de potentiel. Lorsque le contact est fermé, l'unité est activée pour alimenter la charge. Lorsque le contact est ouvert, cela désactive l'alimentation de la charge. Si cette entrée n'est pas utilisée, une liaison filaire doit être installée pour activer l'appareil. Sortie relais d'alarme (borne 3 voies - Contacts secs, normalement ouverts (NO), normalement fermés (NC), communs (COM).
