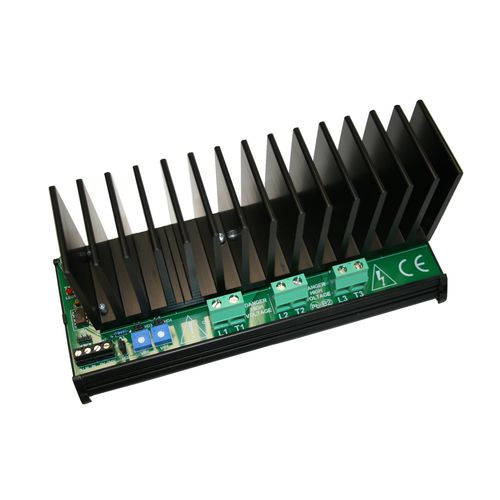

Contrôleur de puissance à thyristors PR3-DIN series

à transitoires rapidestriphasésur rail DIN

La gamme PR3-DIN de piles de thyristors permet un contrôle sans faille des charges de chauffage électrique triphasé à partir d'un BMS ou d'un contrôleur similaire. Ces contrôleurs d'allumage en rafale utilisent la technologie de commutation à zéro volt pour minimiser les problèmes d'interférences radioélectriques. Un modèle de 12kW ou 18kW est disponible pour une alimentation typique de 415V en courant alternatif en utilisant la technique de contrôle aux deux tiers. Les deux modèles ont les mêmes caractéristiques qui incluent : - possibilité de montage sur rail DIN ; contrôle du signal de tension continue ; déclenchement de la température avec réarmement automatique, sortie d'alarme et indication LED'OUTPUT-ON' ; accès facile aux bornes internes de signal et de puissance ; aucun radiateur supplémentaire requis pour chaque puissance nominale. APPLICATIONS Les applications appropriées comprennent les serpentins chauffants électriques, les câbles chauffants et les fours électriques. FONCTIONS Temps de cycle et changement d'échelle du signal Le temps de cycle est préréglé. Un signal d'entrée de 0 à 10V DC de 5V équivaut à une charge à 50% ON et de même avec une charge de 2,5V, la charge sera à 25% ON. Un signal d'entrée de 10 V est donc égal à 100 %, c'est-à-dire qu'il est entièrement activé. ATTENTION : Le réglage du temps de cycle et le changement d'échelle du signal sont possibles avec HD3, HD4, VR1 et VR2 mais ne sont normalement pas nécessaires. Des réglages incorrects de ces commandes peuvent provoquer une surcharge, une défaillance et des dommages permanents de la série PR3-DIN. N'ESSAYEZ PAS D'AJUSTER CES CONTRÔLES SANS EN RÉFÉRER AU FOURNISSEUR/FABRICANT. Commande manuelle La série PR3-DIN est livrée préréglée en position'A' automatique. Il est possible d'annuler manuellement le signal d'entrée en plaçant le cavalier HD2 en position'M'.
