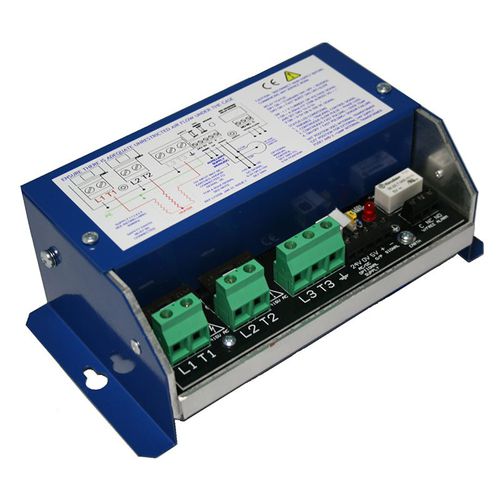

Contrôleur de puissance à thyristors PR3 series

à transitoires rapidestriphasé

Cette pile de thyristors de la gamme PR3 permet un contrôle sans faille des charges résistives triphasées, en utilisant la technique de contrôle aux deux tiers. La commande du signal s'effectue par un signal continu ou une commande manuelle via un potentiomètre 5kΩ Ces cheminées de contrôle d'allumage en rafale utilisent la technologie de commutation rapide à impulsions zéro volts, pour minimiser le scintillement et éliminer les problèmes de RFI, elles comprennent également un déclenchement automatique de la température de remise à zéro, des fusibles à semi-conducteurs intégrés et un dissipateur thermique. Ce modèle, qui est refroidi naturellement par air et dispose d'un accès facile aux bornes de signalisation et de puissance pour une installation simple. APPLICATIONS Convient aux charges résistives 3 fils, triphasées à étoile flottante ou en triangle fermé. Cela comprend le marché du chauffage, de la ventilation et de la climatisation (CVC) pour les applications de rideaux d'air, mais aussi pour les fours, fours, sécheurs et plaques chauffantes. FONCTIONS Fonctions relais d'alarme (borne 3 voies - alarme V/libre "NO_NC_C") Le circuit d'alarme a des contacts de relais libres de potentiel et est évalué jusqu'à 2A @ 125V ac (RMS) de charge. L'alimentation interne du relais est obtenue par le transformateur via deux fusibles 1A de 20mm. Ceux-ci sont connectés aux phases L1 et L2 et le relais et la LED ne peuvent donc être activés qu'en cas de surchauffe, de défaut du capteur ou d'une perte de phase L3. Protection contre les surchauffes Lorsqu'une température de radiateur supérieure à 90ºC est détectée par le capteur, le relais d'alarme change d'état et la LED pulse rapidement. L'alimentation de la charge sera coupée et ne reviendra pas tant que la température ne sera pas descendue à 85ºC. Perte du capteur de température En cas de défaillance du capteur, la LED d'état passe à ON/OFF (impulsions rapides)
