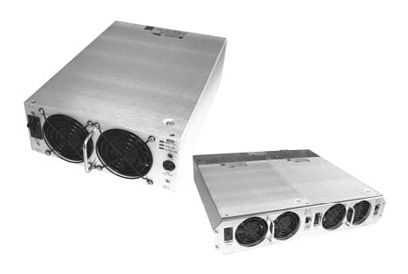

Onduleur DC/AC parallèle INV2500 series

sinusoïdalhaute fréquencepour applications industrielles

Les séries de l'INV2500-HS des telecom d'UNIPOWER sont 2500 le volt-ampere, vague de sinus, chaud-permutent les modules d'inverseur qui sont disponibles avec une étagère compatible et à deux unités de 19 pouces. L'étagère est 2RU haut (3.5 pouces). Les unités fonctionnent outre d'un 48VDC (gamme 42-56V) entré et produisent 115VAC ont produit à 22A RMS ou 230VAC à 11A RMS. Deux unités dans l'étagère produisent 115VAC à 44A ou à 230VAC à 22A. La basse déformation 50 ou la vague du sinus 60Hz est produite des semi-conducteurs en utilisant de transistor MOSFET et d'IGBT puissance avec avançé, à haute fréquence, les techniques de modulation de pulse-width qui réalisent l'efficacité de 90% et le 7.2VA par densité de puissance de pouce cubique. Les unités peuvent être mises en parallèle pour plus haut de puissance de sortie ou pour les applications N+1 superflues. Une fois fonctionnées dans l'étagère elles sont automatiquement mises en parallèle. Elles sont entièrement isolées dans la batterie de telecom. Un disjoncteur d'entrée met l'inverseur en marche et protège la batterie contre des défauts d'entrée. Un briseur de rendement relie l'inverseur à l'autobus de charge (après synchronisation si l'autobus est de phase) et débranche rapidement l'inverseur en cas d'un défaut interne. L'inverseur a les possibilités élevées de montée subite (jusqu'à 300%) pour commencer des charges telles que des moteurs, mais les voyages de briseur de rendement rapidement si la puissance essaye de couler de nouveau dans un inverseur censuré. Le panneau avant LED indiquent le statut d'inverseur, et les contacts d'alarme de relais de la forme C sont disponibles sur le dos. Les unités individu-sont refroidies par les ventilateurs internes.
