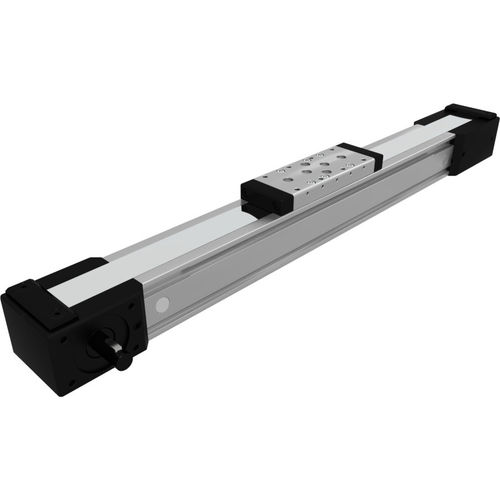

Unité linéaire à courroie MTJ 40

électriquecompactede précision

Les séries MTJ sont des unités linéaires avec entraînement par courroie crantée et guidage à billes à jeu nul intégré. Les dimensions compactes offrent des capacités de charge élevées, une vitesse élevée, la précision et la répétabilité. Ces unités linéaires peuvent également être combinées à différents systèmes linéaires multi-axes et garantissent un excellent rapport qualité/prix avec des délais de livraison courts Un profilé compact en aluminium anodisé Al 6063 extrudé de haute précision avec un système de rails à billes à jeu nul intégré permet des moments de charge élevés et un fonctionnement optimal pour déplacer de grandes charges à haute vitesse. Le profilé en aluminium contient des rainures en T pour la fixation de l'unité linéaire et de l'interrupteur de proximité. Rainure en T pour interrupteur à lames Les unités linéaires MTJ utilisent une courroie dentée en polyuréthane pré-tendue AT avec des cordes de tension en acier et un tissu polyamide sur les dents. Ce type de courroie linéaire est utilisé avec une poulie Zero-backlash pour obtenir une excellente précision, une transmission de charge élevée avec une stabilité dimensionnelle, un faible bruit et une faible usure En plus de la bande en polyuréthane guidée dans la rainure du profilé, les unités linéaires peuvent être équipées d'une bande de protection anticorrosion afin d'obtenir une excellente protection des pièces internes contre la poussière et les pièces étrangères Différentes longueurs de chariot avec orifice de lubrification central permettent la maintenance et la possibilité d'attacher différents accessoires Les unités linéaires MTJ sont disponibles avec des adaptateurs déjà pré-conçus pour la fixation du moteur et du réducteur dans différentes directions.
