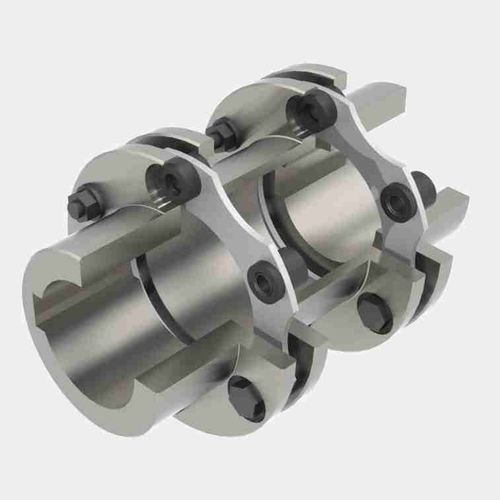

Accouplement flexible KLS

à disquerigide en torsiond'arbre

L'accouplement à disque Lamaflex est un accouplement tout acier rigide en torsion, idéal pour relier des pompes, des compresseurs, des moteurs électriques et d'autres types de machines. Il s'agit d'un accouplement à disque flexible utilisé pour relier des arbres de machines et compenser de petits désalignements d'arbres tout en générant de faibles forces de réparation. La flexibilité de ces accouplements est obtenue par la flexion de disques métalliques minces. Les paquets de disques, composés de ces fines plaques individuelles maintenues ensemble par une douille et une bague, peuvent se dilater légèrement en cas de désalignement, absorbant ainsi les vibrations et les chocs provenant du côté conducteur. Cet attelage est disponible en deux configurations différentes. La configuration KL, composée de deux moyeux et d'un kit de disques, et les types FLS et KLS, composés de deux moyeux, d'une entretoise et de deux kits de disques. Les deux configurations peuvent s'adapter aux désalignements axiaux et angulaires, mais seules les alternatives FLS et KLS (l'entretoise) s'adaptent au désalignement radial en raison de la présence de deux paquets de disques flexibles. Les paquets de disques sont fabriqués en acier inoxydable de haute qualité (AISI-301), ce qui garantit une grande solidité et une grande résistance à la fatigue ainsi qu'à la plupart des conditions environnementales. Les accouplements à disques Lamaflex utilisent des paquets de disques unitisés avec 4 ou 6 points de boulonnage. Plus il y a de points d'ancrage dans chaque paquet de disques, plus le couple transmissible est important. Cependant, les désalignements que l'accouplement peut supporter sont plus faibles. Caractéristiques et avantages des accouplements à disques Pas de maintenance : Pas d'entretien de routine ni de lubrification Pas de jeu : la conception rigide en torsion garantit l'absence de jeu, ce qui est idéal lorsque la constance de la vitesse est cruciale
