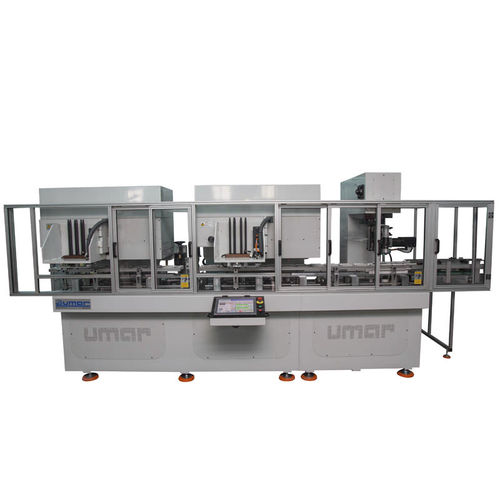

Ligne d'assemblage automatique MAC/75108 1LT
verticalerotativepour boîtes de conserve

ligne d'assemblage automatique
ligne d'assemblage automatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mode de fonctionnement
automatique, verticale, rotative
Applications
pour boîtes de conserve

Description

Les corps de boîtes sont introduits dans la machine en position verticale. Cette ligne est composée des stations suivantes : 1ère Station : Convoyeur d'entrée et synchronisation avec les bras de transfert des corps Le convoyeur d'entrée et la synchronisation avec les bras de transfert déplaceront le corps de la boîte entre les stations pour les opérations ci-dessous. La synchronisation est effectuée par des doigts pneumatiques qui sont entraînés par une came électronique. Le mouvement de va-et-vient et d'ouverture-fermeture des bras de transfert est effectué par un système de came qui est alimenté par un servomoteur. 2ème station : Unité d'indexation de la ligne de soudage Le corps est tourné sur une table rotative afin de détecter où se trouve la ligne de soudure. La ligne de soudure est positionnée comme indiqué sur l'écran. La détection de la ligne se fait par un capteur de contraste ou un capteur à ultrasons. 3ème station : Unité de façonnage du corps (expansion) Le corps cylindrique est soulevé dans les bras d'expansion suspendus qui effectuent l'expansion à partir des quatre coins. L'expansion et le levage avec le système de courroie sont alimentés et contrôlés par des servomoteurs. La plage d'expansion et la hauteur de levage peuvent être réglées automatiquement à partir de l'écran tactile. 4ème station : Unité de bordage du fond Le système de bordage mécanique comprime le corps à partir des coins. Le corps expansé est soulevé vers l'outil de bordage suspendu à l'envers par un mécanisme à servocommande. Les têtes de bordage et de sertissage sont sur la même colonne et le même cadre de tête, pour le réglage de la hauteur, elles se déplacent ensemble de haut en bas. 5ème station : Unité de sertissage du fond Les extrémités sont prises dans le magasin par un système de came excentrique actionné par un servomoteur.

---
